Серия MT. Механизмы вращения для постоянного крепления к столу (или к опорному основанию)

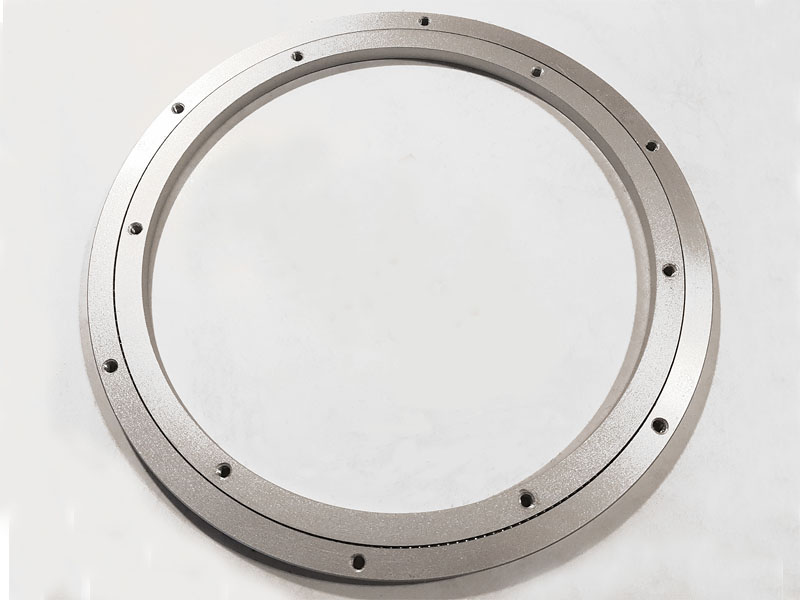

Механизм MT представляет собой металлический кольцевой шарикоподшипник с отверстиями для крепления.

Механизм крепится, на ваш выбор:
1) Между крутящимся кругом в центре стола и основной столешницей (получится несъёмный крутящийся центр) или
2) Между крутящимся кругом и опорным основанием (такой крутящийся центр не крепится к столу, просто ставится).
Подробнее об этом способе
Опорное основание вы изготовите самостоятельно, это может быть круг или квадрат подходящего размера из фанеры, МДФ, ЛДСП и т.д.

Крепление прямо к столу (несъёмное)

Крепление к опорному основанию

ЦЕНЫ на механизмы MT

Механизм MT универсален:
- Можно крепить его саморезами, для этого отверстия имеют углубления (зенковки) под головки саморезов.
- Можно крепить винтами М6, все отверстия имеют соответствующую резьбу.
- Можно крепить на двухсторонний скотч.

Крепление винтами значительно надёжнее, но для винтов должны быть предварительно размечены и просверлены сквозные отверстия с зенковками. Головки винтов можно закрыть декоративными самоклеящимися заглушками. Или спрятать винты, положив на поворотный круг сверху накладной круг с имитацией камня или тонированного стекла.

Механизмы MT подходят к столам из ЛДСП, дерева, МДФ - из материалов, которые вы сможете просверлить или ввернуть саморезы.

Как применять механизмы серии MT, примеры

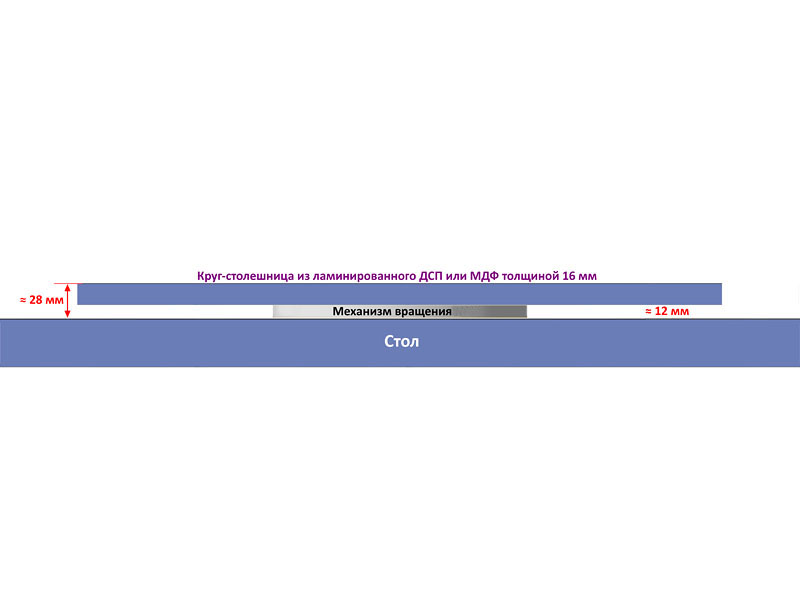

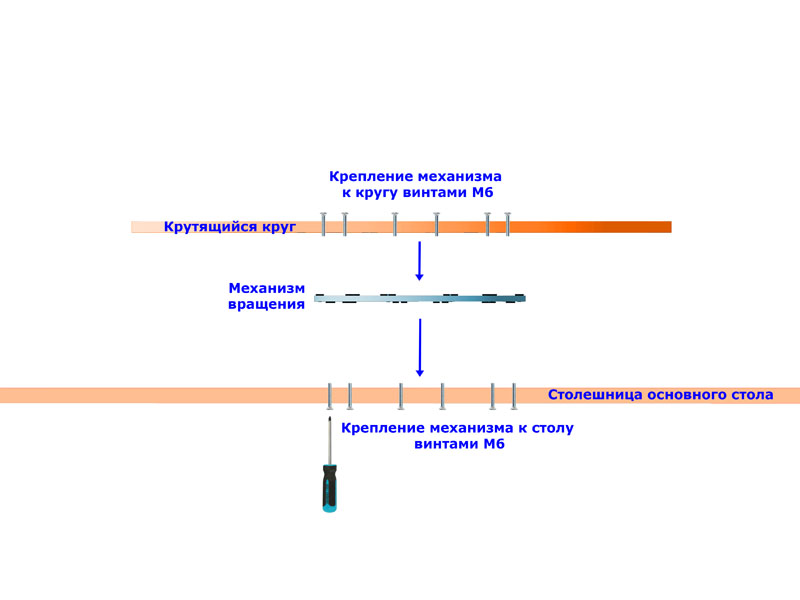

Пример 1. Механизм MT устанавливаем между крутящимся кругом и столом, получается несъёмный крутящийся центр:

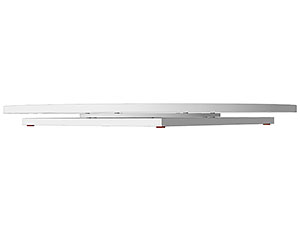

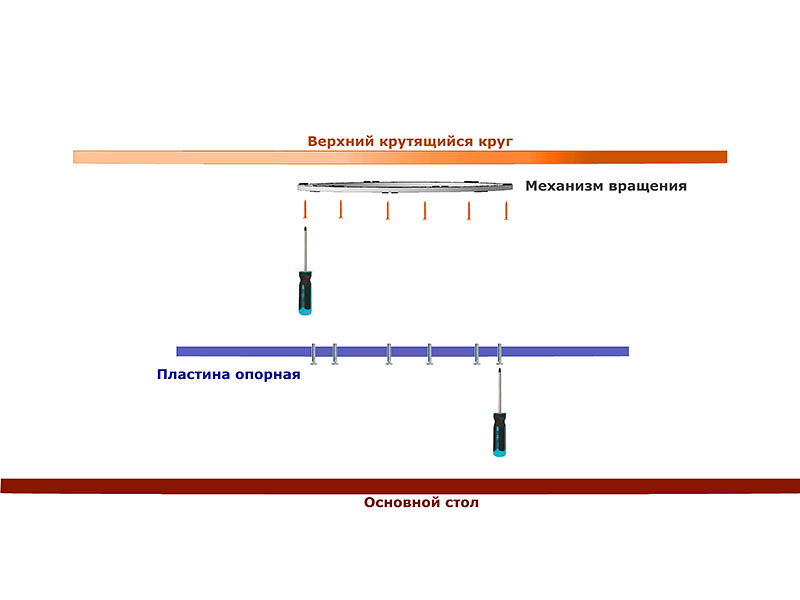

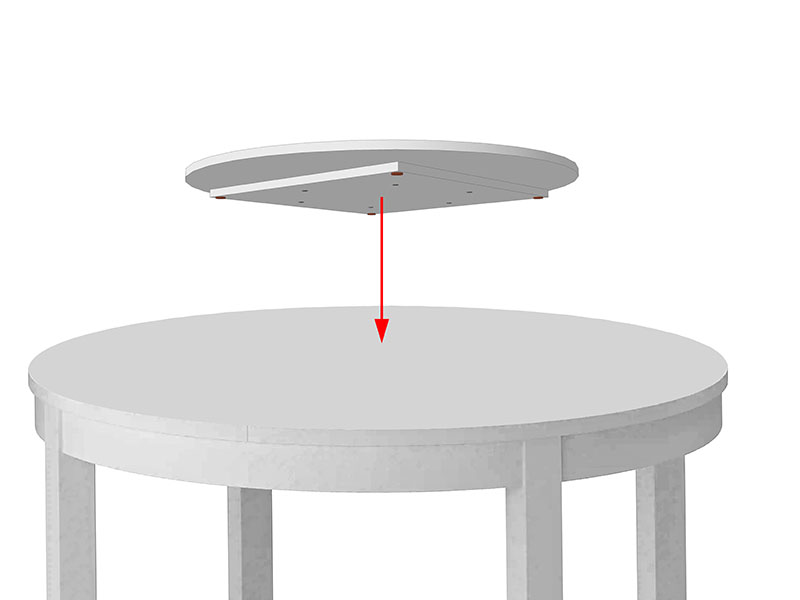

Пример 2. Механизм MT закрепляем между крутящимся кругом и опорным основанием (основание - круг или квадрат), получается съёмный крутящийся центр стола:

Руководство по сборке крутящегося центра на механизме MT без крепления к столу

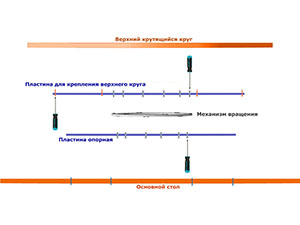

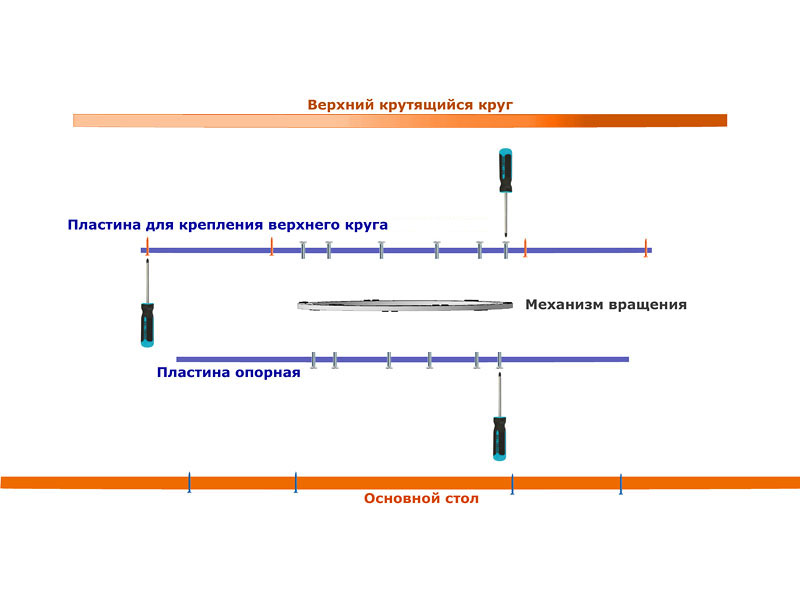

Пример 3. Увеличиваем размеры поворотного механизма, чтобы надёжно поставить на него большой вращающийся круг. Для этого механизм MT закрепляем винтами между двумя пластинами. Получается "сэндвич" из двух "блинов", где начинка - кольцевой механизм. Пластины могут быть круглые, квадратные, восьмиугольные (квадрат со спиленными углами) из фанеры, МДФ, ЛДСП. На ваш вкус.
На верхнюю пластину крепим вращающийся круг. Нижняя пластина - опорная, она ставится на стол. Можно прикрепить нижнюю пластину к столу, но не обязательно.
Для крепления пластин применяем винты, клей, двусторонний скотч, саморезы.
Если механизм закрепляется между пластинами потайными винтами, не забудьте сделать зенковки под головки винтов!

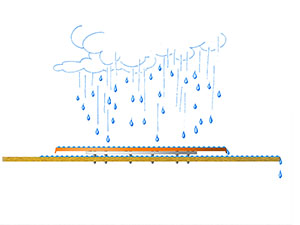

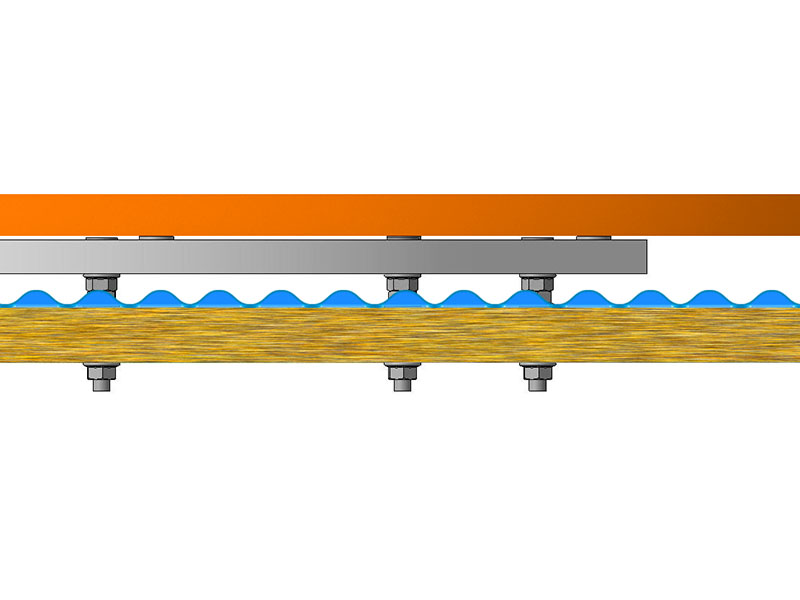

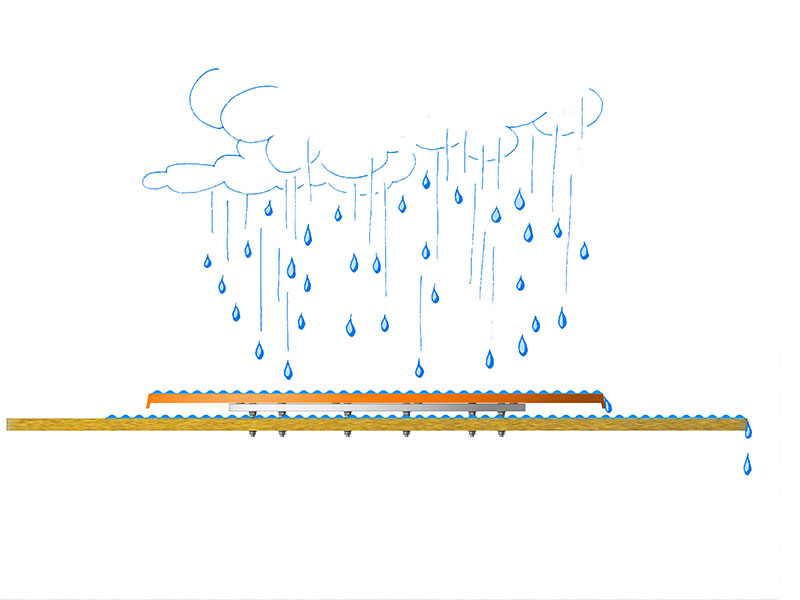

Пример 4. Если стол с поворотным кругом находится под открытым небом (например, на даче), существует риск попадания в механизм дождевой воды. В таком случае лучше установить механизм MT на опорные винты (например с резьбой М5) - приподнять механизм над столом вместе с поворотным кругом. Вода в механизм не попадёт:

Под открытым небом в качестве поворотного круга лучше применять специальные всепогодные столешницы с загнутым вниз краем (Верзалит, Дуолит, Астралит и т.д.). Вода не затекает на нижнюю сторону столешницы.

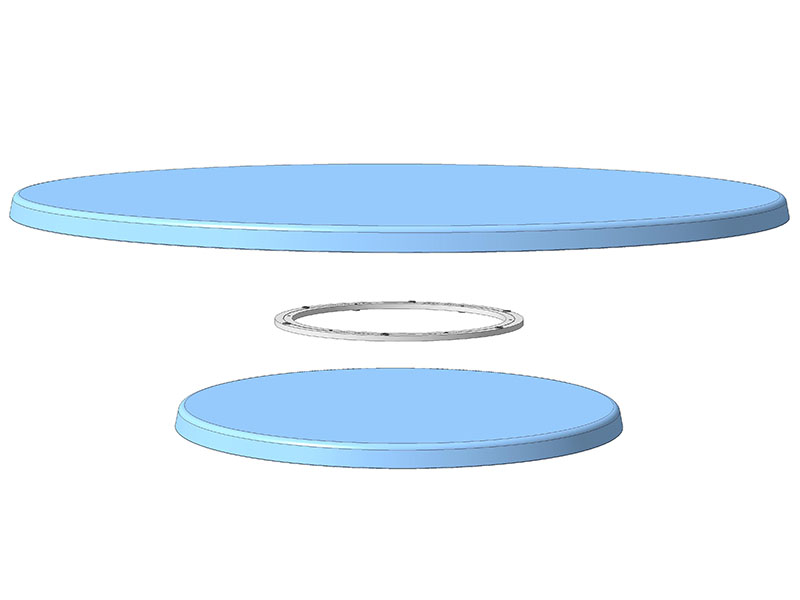

Пример 5. Отличное решение для стола под открытым небом! Всепогодные столешницы с загнутым вниз краем можно применить для сборки съёмного крутящегося центра. Без крепления к столу.

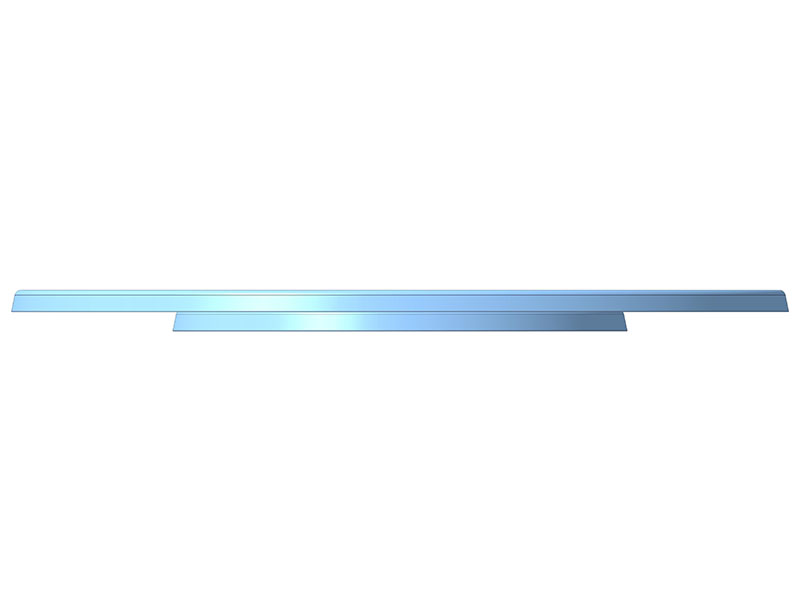

Хитрость: механизм располагается между двумя круглыми столешницами, нижняя столешница (меньшего диаметра) служит опорой. Механизм приподнят над столом и не намокает в дождь.

Подойдут столешницы марки Верзалит, Дуолит, Астралит и т.д. Диаметр нижнего круга примерно 2/3 от диаметра верхнего.

Какой крепёж подходит для механизма MT:

1) Винты. Для типовых мебельных деталей толщиной 16 мм подходят винты М6х25 мм, а для деталей толщиной 20-22 мм примените винты М6х30 мм. Если толщина столешницы у вас другая, используйте винты М6 подходящей длины. Под потайные винты с заглублением головки предусмотрите отверстия с зенковкой.

2) Саморезы. Для типовых мебельных деталей толщиной 15-22 мм подходят саморезы длиной 20мм. Диаметр самореза 3,5 или 4 мм.

2) Двусторонний скотч толщиной от 1,5 мм.

ЦЕНЫ на механизмы MT

Рекомендации по сборке крутящегося центра стола с постоянным креплением к столу:

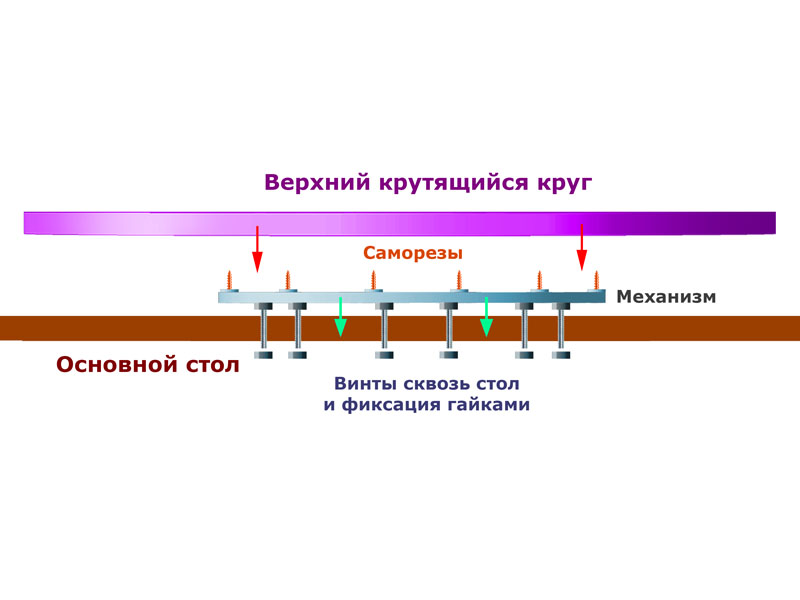

Сборка саморезы сверху + винты снизу (без сверления верхнего крутящегося круга)

Сборка саморезы сверху + скотч снизу (быстрый крепеж без сверления верхнего крутящегося круга)

Сквозное крепление винтами с двух сторон со сверлением

Рекомендуемый диаметр поворотного круга для механизма MT-30
- При креплении саморезами: от 35 до 50 см, нагрузка в центре круга до 20 кг.
- При креплении винтами: от 35 до 80 см, нагрузка в центре круга до 50 кг.
- При креплении двухсторонним скотчем: от 35 до 50 см, нагрузка в центре круга до 10 кг (нежелательна нагрузка на край круга).

Рекомендуемый диаметр поворотного круга для механизма MT-40
- При креплении саморезами: от 55 до 80 см, нагрузка в центре круга до 50 кг.
- При креплении винтами: от 55 до 140 см, нагрузка в центре круга до 80 кг.
- При креплении двухсторонним скотчем: от 50 до 60 см, нагрузка в центре круга до 10 кг (нежелательна нагрузка на край круга).

Рекомендуемый диаметр поворотного круга для механизма MT-58
- При креплении саморезами: от 70 до 100 см, нагрузка в центре круга до 60 кг.
- При креплении винтами: от 70 до 160 см, нагрузка в центре круга до 100 кг.
- При креплении двухсторонним скотчем: от 60 до 80 см, нагрузка в центре круга до 10 кг (нежелательна нагрузка на край круга).

ЦЕНЫ на механизмы MT

Как заказать. Оплата. Доставка. Гарантия

Дополните механизм круглой столешницей нужного вам диаметра. Столешницы предлагаются различными поставщиками в России, в продаже есть круглые столешницы разнообразных декоров и расцветок.
Подробнее о круглых столешницах
Круглые столешницы нашего производства
Для круга диаметром больше 140 см есть и другое решение: комплект Turn Kit (механизм вращения с дополнительными опорными роликами).
