Механизмы вращения MT.
Крепление на скотч + саморезы

Механизмы вращения MT предназначены для вращения круглого центра стола, подходят для крепления к элементам мебели из ЛДСП, дерева, МДФ. Крутящийся центр крепится к поверхности стола постоянно (несъёмное крепление).

Механизм представляет собой металлический шарикоподшипник, состоящий из двух колец с отверстиями для крепления.

MT-30
Механизм вращения MT-30
MT-40
Механизм вращения MT-40

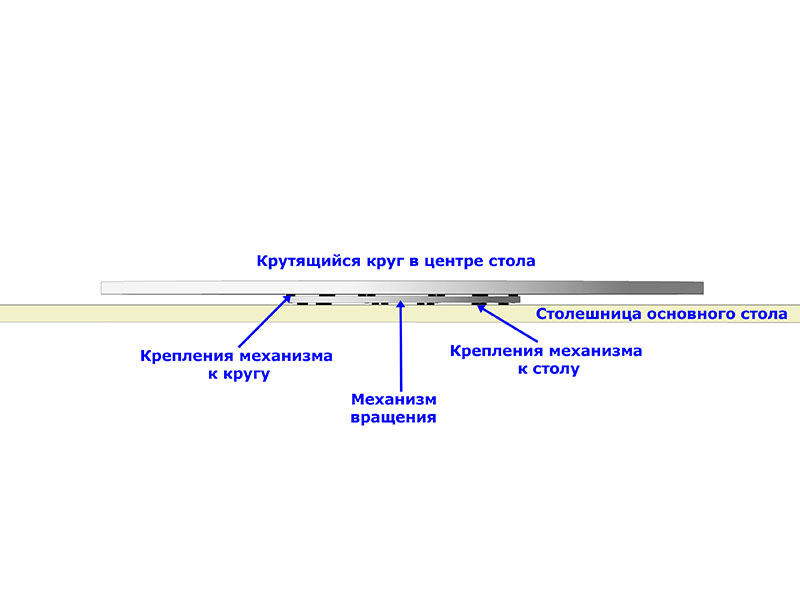

Механизм нужно установить в центре стола под крутящимся кругом, по оси его вращения:

Механизм вращения MT

Механизм крепится:
1) К крутящемуся кругу - саморезами.
2) К поверхности стола - двухсторонним скотчем.

Центровка механизма под поворотным кругом

Перед сборкой важно соблюсти центровку, чтобы потом при вращении круг не "болтался" из стороны в сторону.

Наиболее точный и быстрый способ установки механизма в центр: с помощью длинной линейки или рулетки. Достаточно просто добиться одинакового расстояния от краёв механизма до краёв круга.

Кладём поворотный круг нижней стороной вверх.

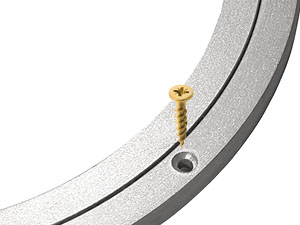

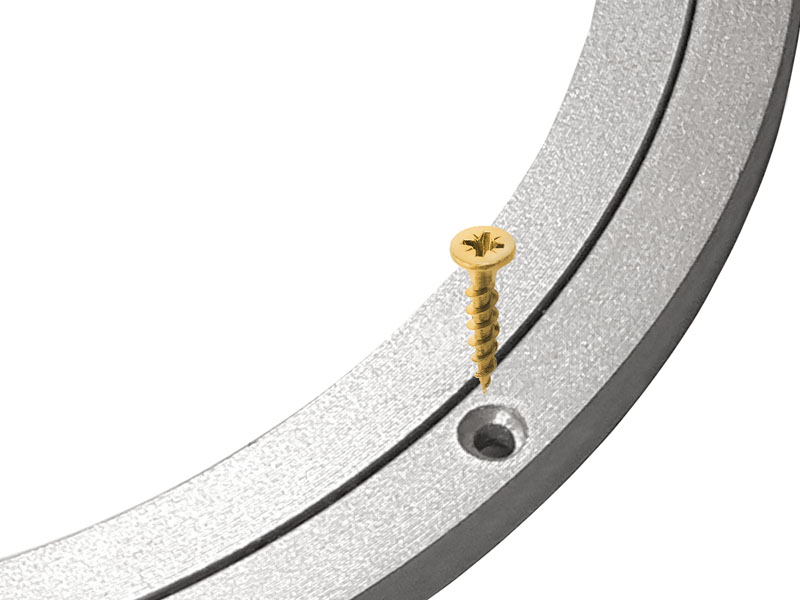

Отверстия внешнего кольца механизма с одной стороны имеют углубления под головки саморезов.

Механизм имеет отверстия для крепления к столу винтами М6, а к крутящемуся кругу - саморезами

Кладём механизм на круг углублениями вверх. Стараемся поместить механизм в центр круга.

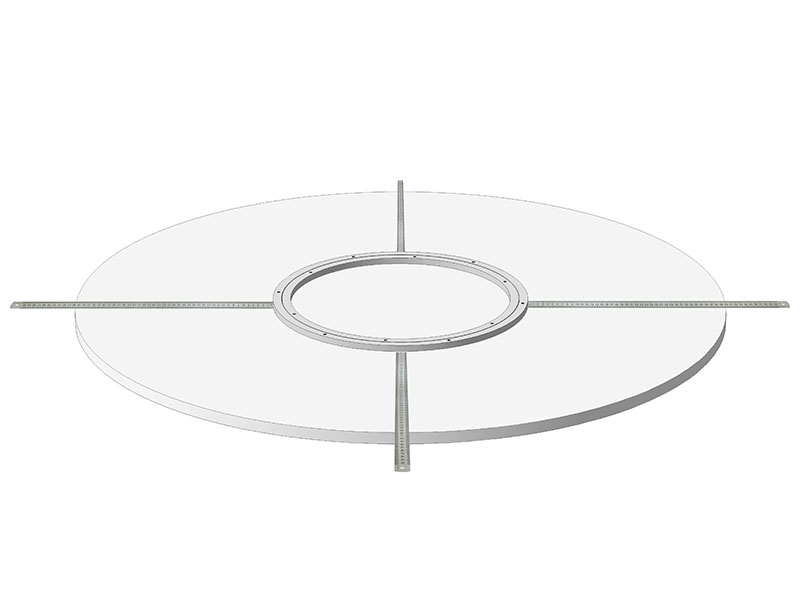

Теперь прикладываем линейку с разных сторон и двигаем механизм в нужную сторону:

Механизм вращения MT

Когда все расстояния стали одинаковые, центр найден.

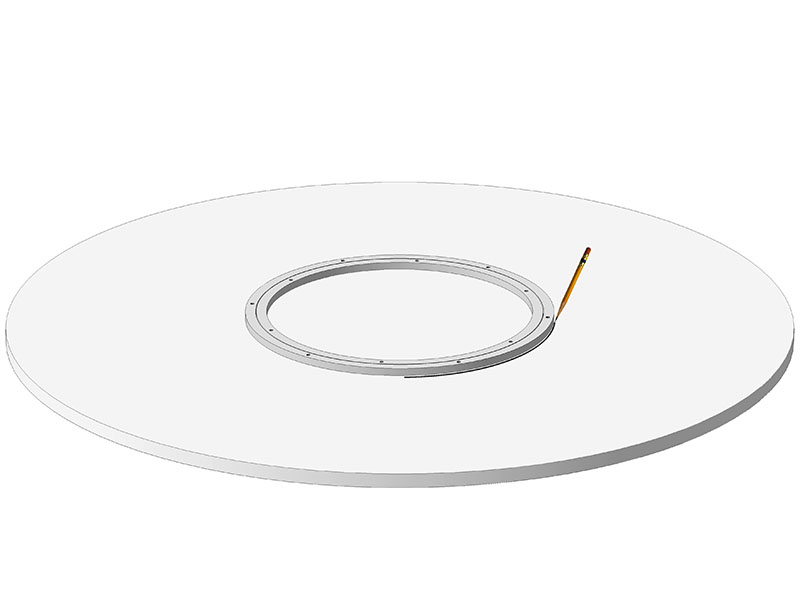

Для страховки от сдвигания рекомендуем вам обвести механизм по кругу карандашом - это поможет вам сохранить центровку. Ещё лучше временно зафиксировать механизм скотчем.

Механизм вращения MT

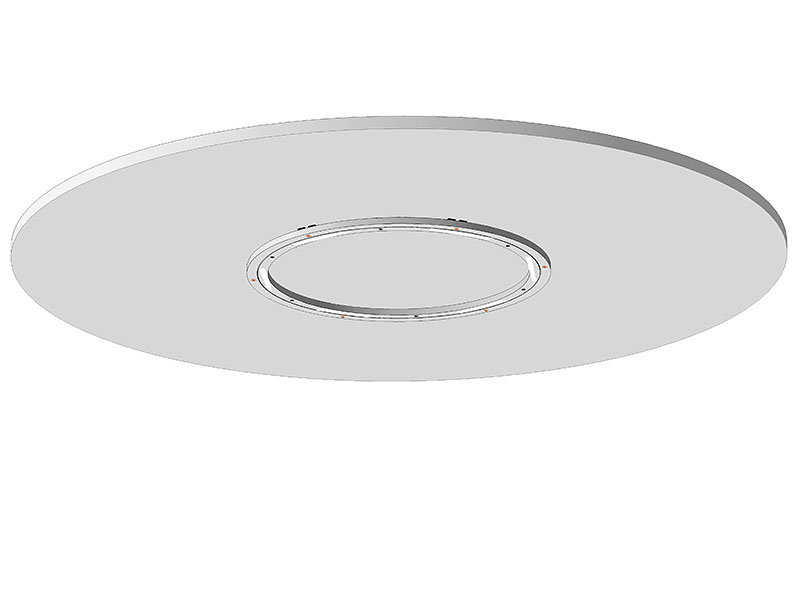

К поворотному кругу крепится внешнее кольцо механизма. Для лучшего вворачивания саморезов полезно сквозь отверстия в кольце наколоть шилом места крепления. Будьте внимательны, не сдвигайте при этом механизм!

Предотвращение трения механизма

Возможно появление трения колец механизма о поверхности. Чтобы исключить трение, между плоскостями и механизмом ставятся проставки (прокладки) - так мы отделяем движущиеся части от поверхностей.

Проставками могут быть:

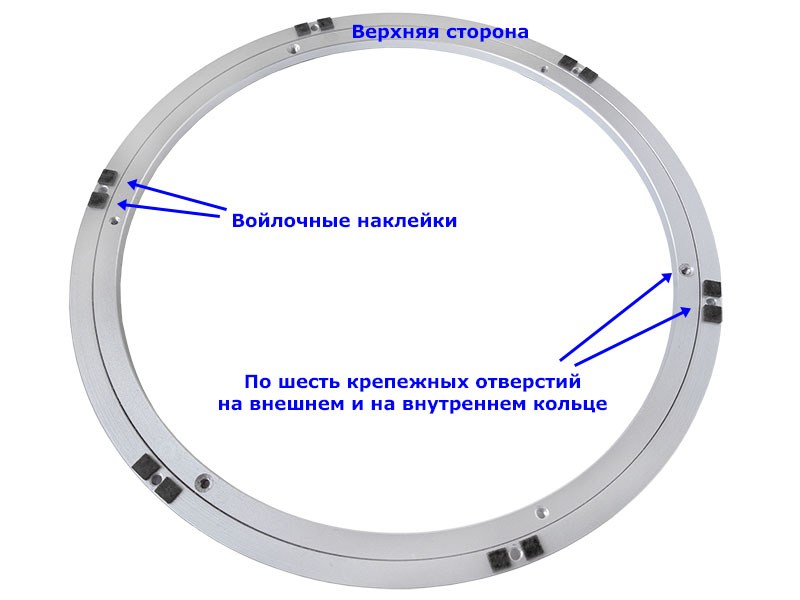

1) Вспененная лента (скотч) или мебельные войлочные наклейки

Механизм имеет отверстия для крепления к столу винтами М6, а к крутящемуся кругу - саморезами Механизм имеет отверстия для крепления к столу винтами М6, а к крутящемуся кругу - саморезами

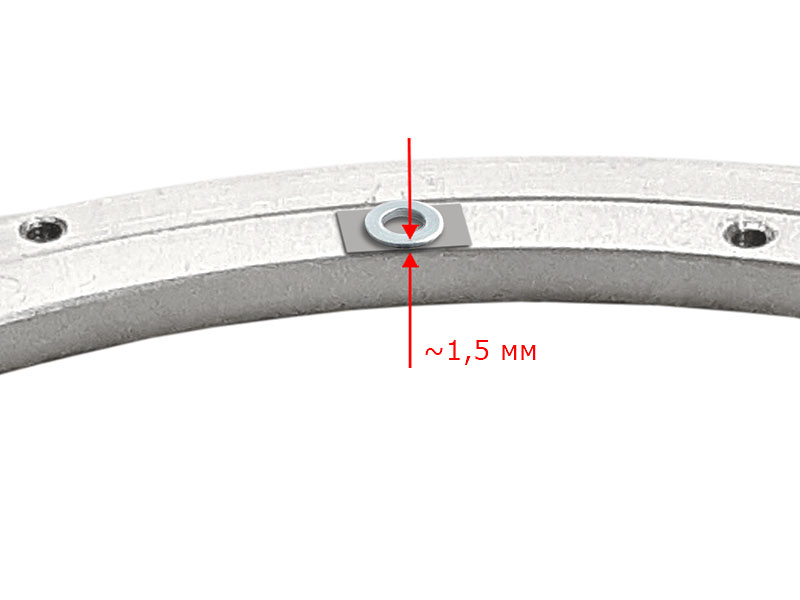

2) Шайбы, подложенные под винт/саморез. Под значительной нагрузкой скотч или войлок может сминаться, и если у вас предполагаются нагрузки на крутящийся центр более 20 кг, рекомендуем вам прокладывать стальные шайбы между плоскостью и механизмом. Шайбы обеспечат зазор 1 - 1,5 мм, и механизм не будет тереться о плоскость даже под значительной нагрузкой.

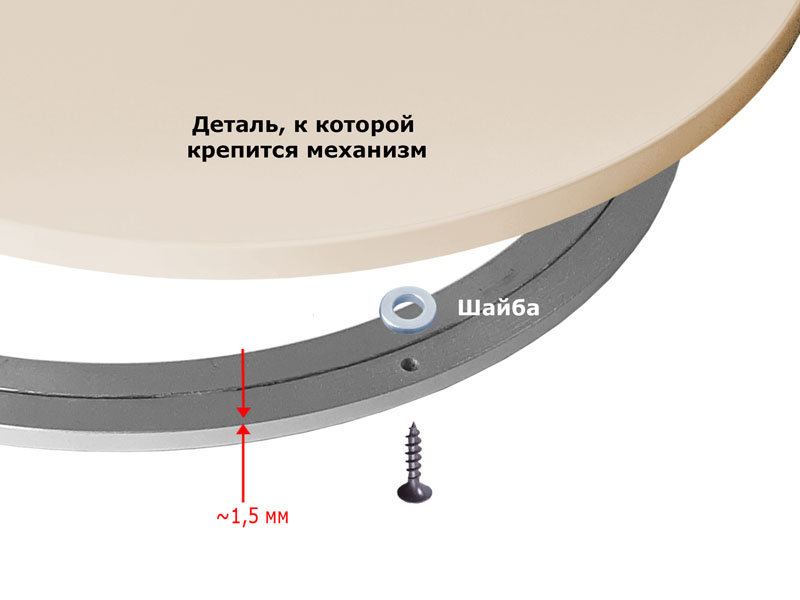

Шайба между плоскостью и механизмом Шайба между плоскостью и механизмом

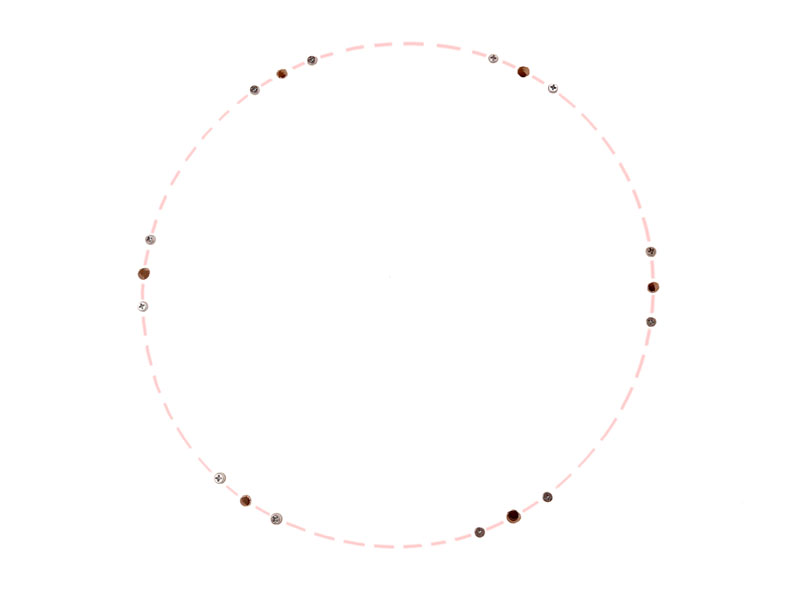

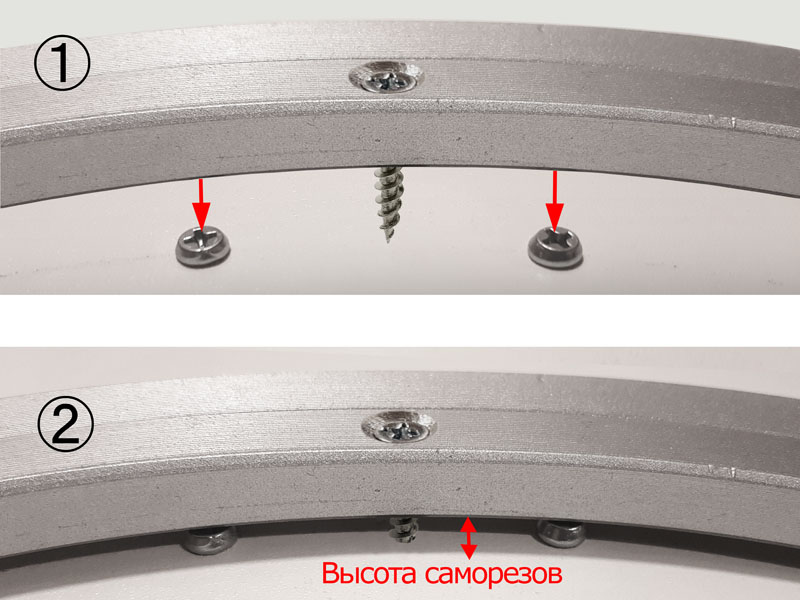

3) Саморезы в качестве дистанционных элементов. Головки саморезов, ввёрнутых в плоскость под или над механизмом, обеспечивают достаточно большой зазор:

Саморезы в качестве дистанционных элементов

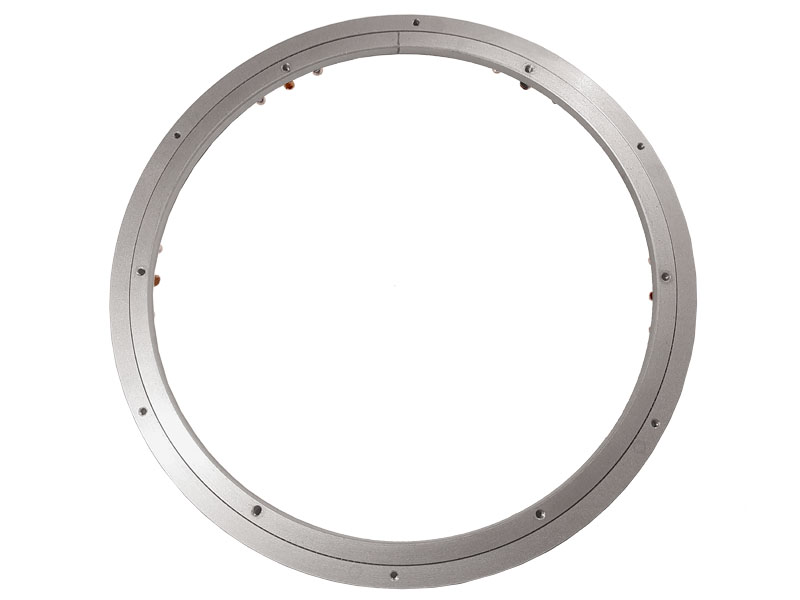

Можно заранее ввернуть саморезы, и тогда сборка не составит никаких проблем:

Саморезы в качестве дистанционных элементов Саморезы в качестве дистанционных элементов

Крепление механизма к поворотному кругу

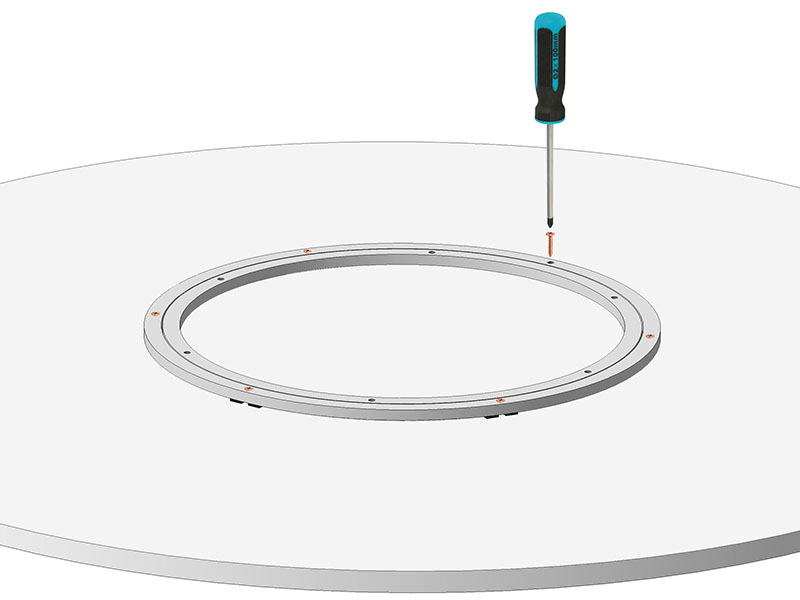

Прикрепите механизм саморезами в намеченных вами точках. Обычно применяются саморезы 3,5х20 мм или 4х20 мм.

Механизм вращения MT

Механизм закреплён на круге, вы можете проверить вращение внутреннего кольца.

Теперь крепим круг к столу.

Крепление круга с механизмом к поверхности стола на скотч

Подготовьте отрезки двухсторонней клейкой ленты. Толщина ленты должна быть 1,5 мм или более (вспененная лента). Отрезки могут быть любой удобной длины, важно только, чтобы при наклеивании они не попадали на оба кольца.

Если на внутреннее кольцо механизма наклеены войлочные наклейки - оторвите их, они уже не понадобятся.

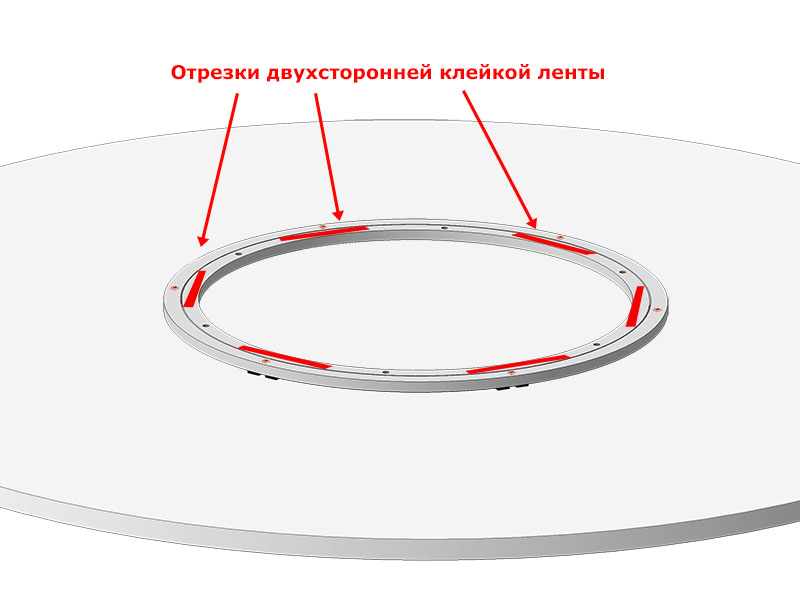

Наклейте отрезки клейкой ленты только на внутреннее кольцо, не касаясь внешнего:

Механизм вращения MT

Клейкая лента обычно имеет защитную пленку - удалите её перед наклеиванием. Всё готово к установке на стол.

Механизм вращения MT

Переверните крутящийся круг. Нацельте его строго по центру стола, поставьте пока без нажима. В случае ошибки можно поправить положение круга.

Если круг стоит точно в центре - прижмите его к поверхности стола для лучшего схватывания клея.

Механизм вращения MT

Результат

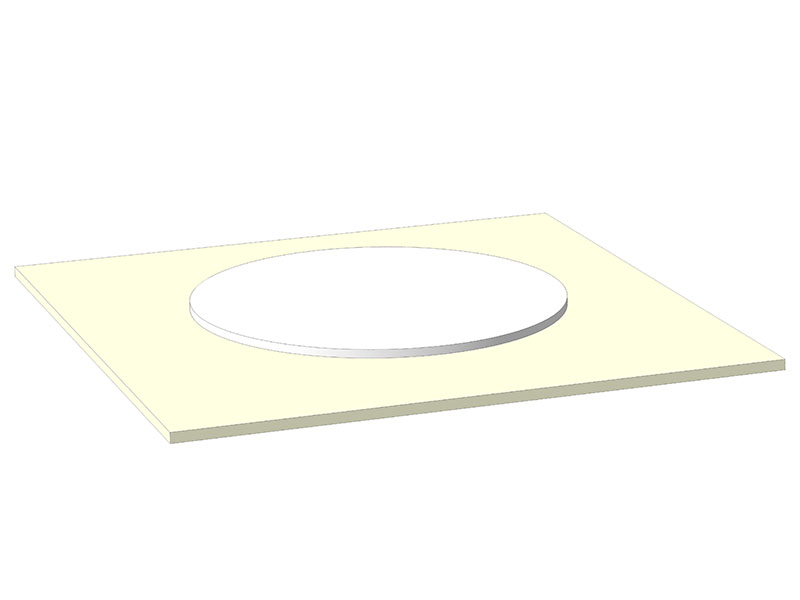

В результате получаем крутящийся центр, расположенный точно по центру стола, и вращающийся без биений.

Крутящийся центр

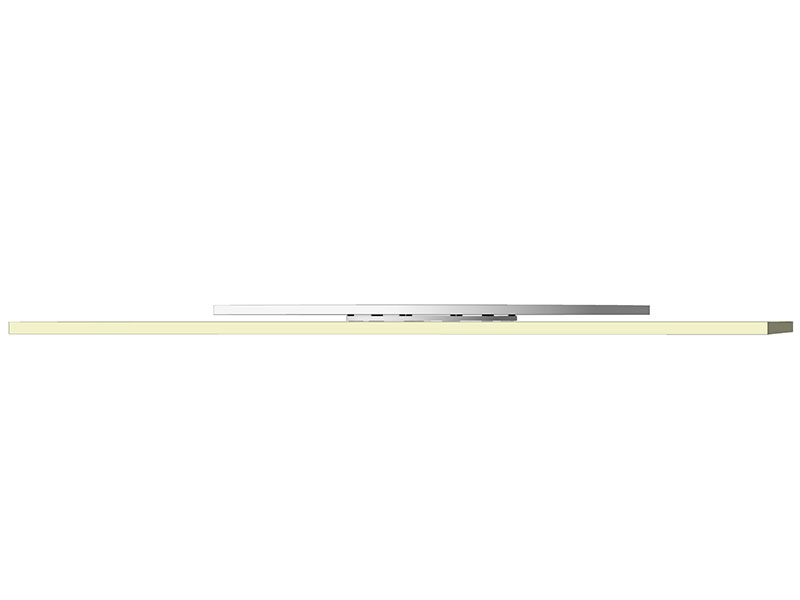

Высота крутящегося центра

Особенность крутящегося центра с креплением на скотч: избегайте сильного нажима на край круга, чтобы не вызвать случайное отклеивание ленты.

Если вам не нравится крепление на скотч

Вы можете отказаться от постоянного крепления к столу, и сделать съёмный крутящийся центр.

Для этого прикрепите к механизму снизу опорное основание (круг или квадрат):

Круг-столешница на механизме вращения с опорным основанием

Обратите внимание: для устойчивости размер (диаметр) основания должен быть не менее половины диаметра поворотного круга. Опорное основание удобнее крепить к механизму винтами. Круг или квадрат вы можете изготовить из фанеры, МДФ, мебельного щита,и т.д.

Дополните механизм круглой столешницей нужного вам диаметра. Столешницы предлагаются различными поставщиками в России, в продаже есть круглые столешницы разнообразных декоров и расцветок.
Подробнее о круглых столешницах
Круглые столешницы нашего производства
Для круга диаметром больше 140 см есть и другое решение: комплект Turn Kit (механизм вращения с дополнительными опорными роликами).
