Механизмы вращения MT.
Крепление винтами с двух сторон

Механизмы вращения MT предназначены для вращения круглого центра стола, подходят для крепления к элементам мебели из ЛДСП, дерева, МДФ. Крутящийся центр крепится к поверхности стола постоянно, но при необходимости, например, для очистки от загрязнений, его можно снять. Механизм представляет собой металлический шарикоподшипник, состоящий из двух колец с отверстиями для крепления.

MT-30

MT-40

Механизм нужно установить в центре стола под крутящимся кругом, точно по оси вращения круга:

Механизм крепится винтами:

Все крепления винтами М6

Винты М6 вверху и М4/М5 внизу

Перед началом работ

Отметьте по одному "главному" отверстию на каждом кольце механизма. Позже, при разметке места крепления, вы сделаете аналогичные метки на поворотном круге и на столешнице. И тогда при сборке механизм и поворотный круг точно встанут на нужные места. Сохранится соосность механизма и поворотного круга.

Для начала нам потребуется разметить и просверлить отверстия.

Разметка отверстий в поворотном круге

Перед сборкой важно соблюсти центровку, чтобы потом при вращении круг не "болтался" из стороны в сторону.

Наиболее точный и быстрый способ установки механизма в центр: с помощью длинной линейки или рулетки. Достаточно просто добиться одинакового расстояния от краёв механизма до краёв круга. Прикладываем линейку с разных сторон и слегка сдвигаем механизм в нужную сторону:

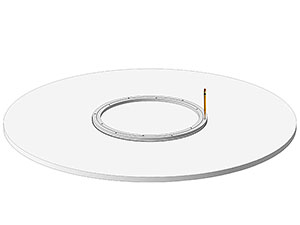

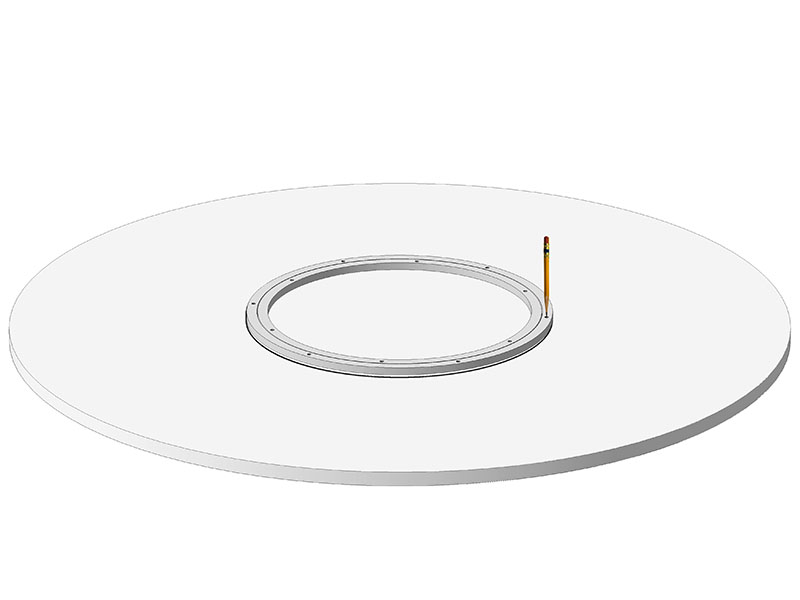

Когда все расстояния стали одинаковые, центр найден. После завершения центровки обведите карандашом линию вокруг механизма по его внешнему краю.

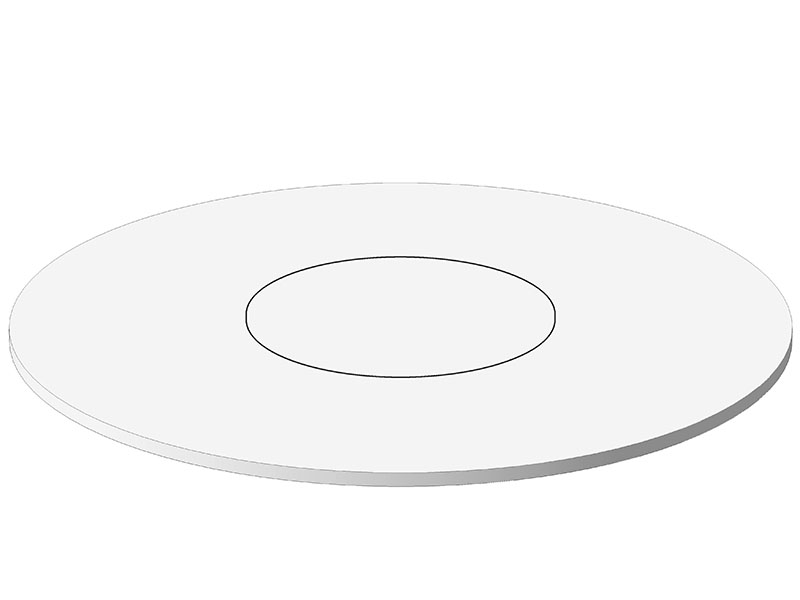

Всё, нужное положение механизма отмечено окружностью.

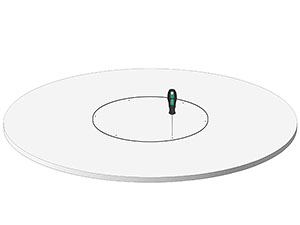

Теперь разметим места сверления отверстий. Механизм должен лежать на круге той стороной, которая считается верхней (лучше сразу отметить эту сторону). Делаем шесть отметок карандашом сквозь отверстия во внешнем кольце механизма:

Желательно отметить "главные" отверстия на внешнем и на внутреннем кольце механизма - для максимально точного совпадения отверстий. Соответственно и на прикрепляемых деталях в процессе разметки тоже отметьте эти "главные" отверстия. При сборке вы совместите отмеченные отверстия, и центровка будет точная.

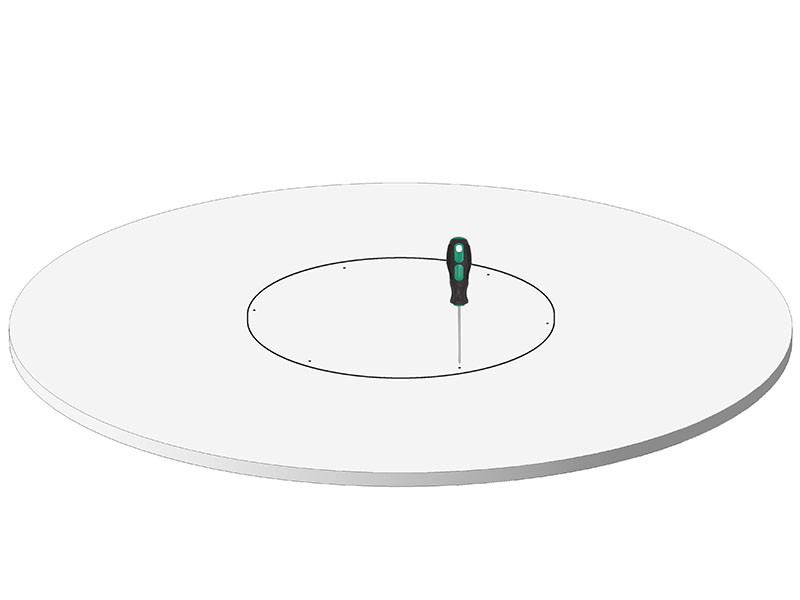

Для точности сверления по карандашным отметкам лучше наколоть углубления шилом.

Разметка отверстий в столе для крепления винтами

Чтобы найти центр, поместите механизм на одинаковом расстоянии от краев двух противоположных сторон стола, попеременно прикладывая линейку:

Если стол квадратный или круглый, то задача упрощается: со всех сторон расстояние от края будет одинаковым.

После завершения центровки проведите карандашом линию - окружность вокруг механизма по его внешнему краю, придерживая механизм:

Правильное положение отмечено:

Теперь разметим отверстия для винтов. Убедимся, что механизм повернут правильно - он должен лежать на столе своей нижней стороной. Отметим карандашом места сверления сквозь отверстия во внутреннем кольце механизма:

Аналогично выделите "главное" отверстие на столе, чтобы потом его можно было отличить при сборке.

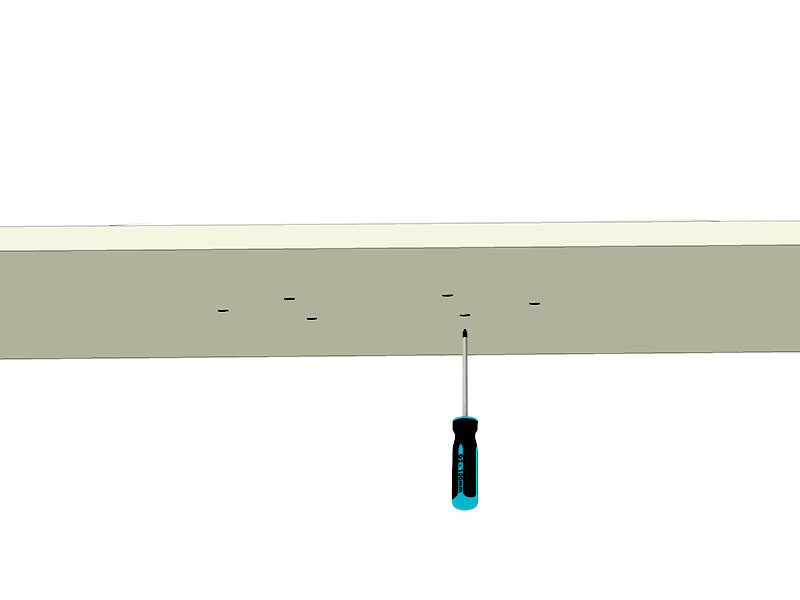

Наколите места сверления шилом:

Сверление отверстий

Сверлим по шесть отверстий диаметром 6,5 - 7 мм в столешнице и в круге:

Аккуратно делаем зенковку отверстий зенкером или сверлом ~12 мм, чтобы утопить головки винтов.

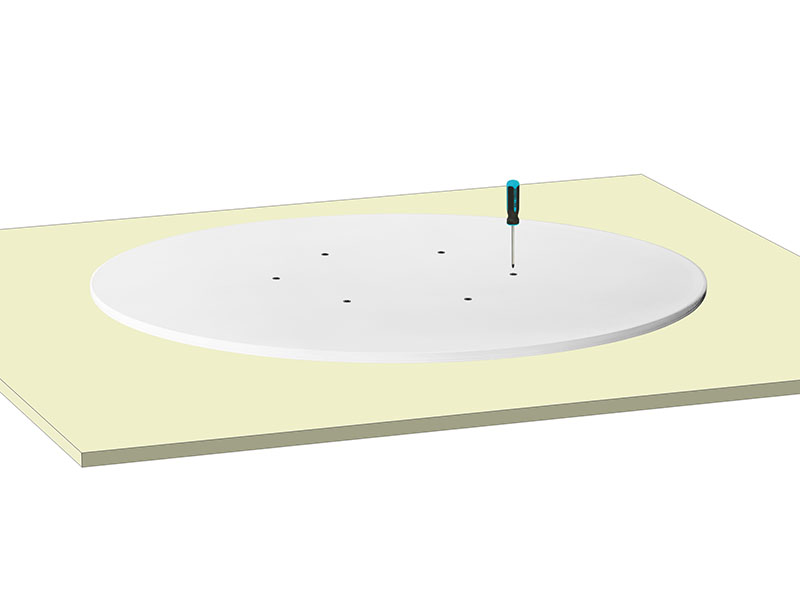

После сверления желательно сразу же проверить точность отверстий - временно прикрепить механизм к столу. Совместите "главные" отверстия на механизме и столе, и вкрутите винты сквозь столешницу в механизм.

При несовпадении каких-то отверстий можно скорректировать их положение сверлом или круглым напильником. Теперь финальная сборка пройдёт успешно!

Предотвращение трения механизма

Возможно трение колец механизма о поверхности. Чтобы исключить трение, между плоскостями и механизмом ставятся проставки (прокладки) - так мы отделяем движущиеся части от поверхностей.

Проставками могут быть:

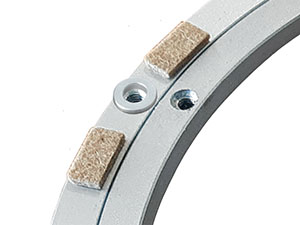

1) Вспененная лента (скотч) или мебельные войлочные наклейки

Механизм имеет отверстия для крепления к столу винтами М6, а к крутящемуся кругу - саморезами

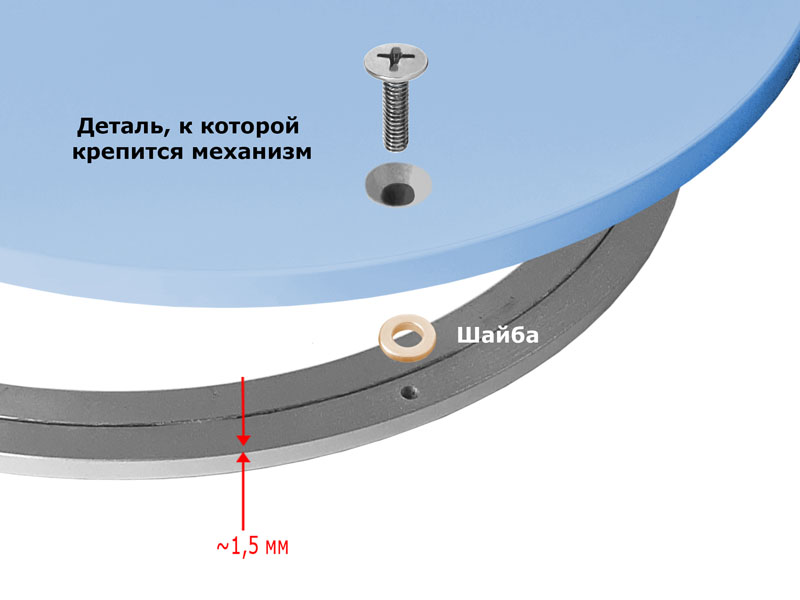

2) Шайбы, подложенные под винт. Под значительной нагрузкой скотч или войлок может сминаться, и если у вас предполагаются нагрузки на крутящийся центр более 20 кг, рекомендуем вам прокладывать стальные шайбы между плоскостью и механизмом. Шайбы обеспечат зазор 1 - 1,5 мм, и механизм не будет тереться о плоскость даже под значительной нагрузкой.

Бывает, что надеть шайбу на винт затруднительно. Вы можете поступить проще: наклеить шайбы на двусторонний скотч где-то рядом с отверстиями, затем провести сборку.

3) Саморезы в качестве дистанционных элементов. Головки саморезов, ввёрнутых в плоскость под или над механизмом, обеспечивают достаточно большой зазор:

Можно заранее ввернуть саморезы, и тогда сборка не составит никаких проблем:

Сборка крутящегося центра

Механизм готов к монтажу.

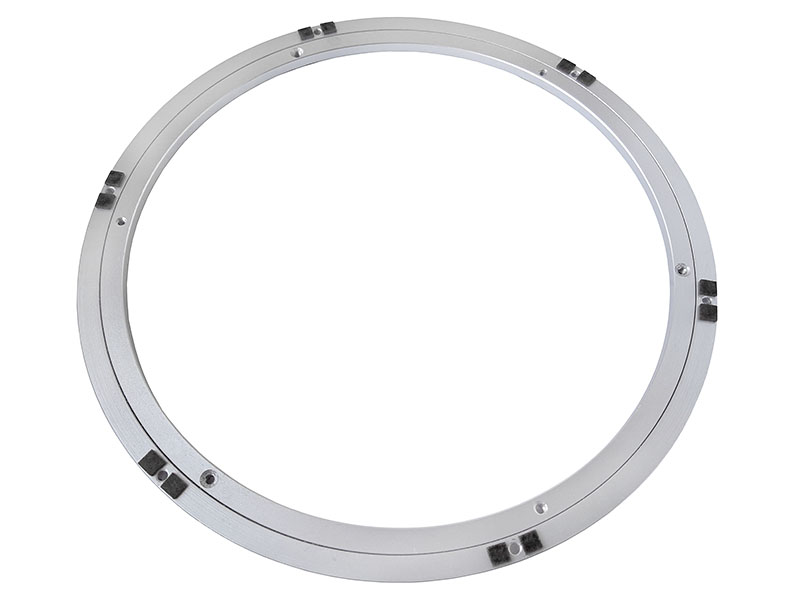

Верхняя сторона

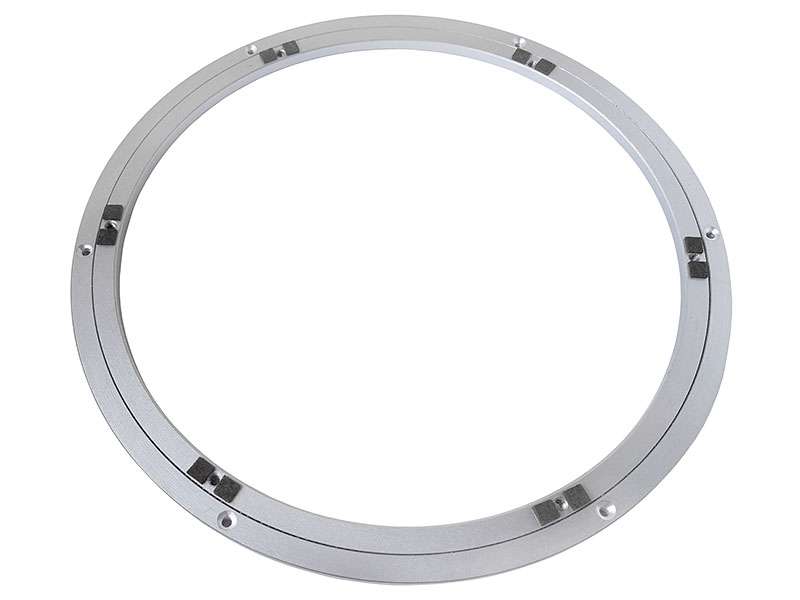

Нижняя сторона

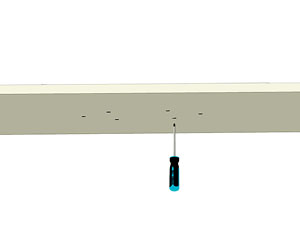

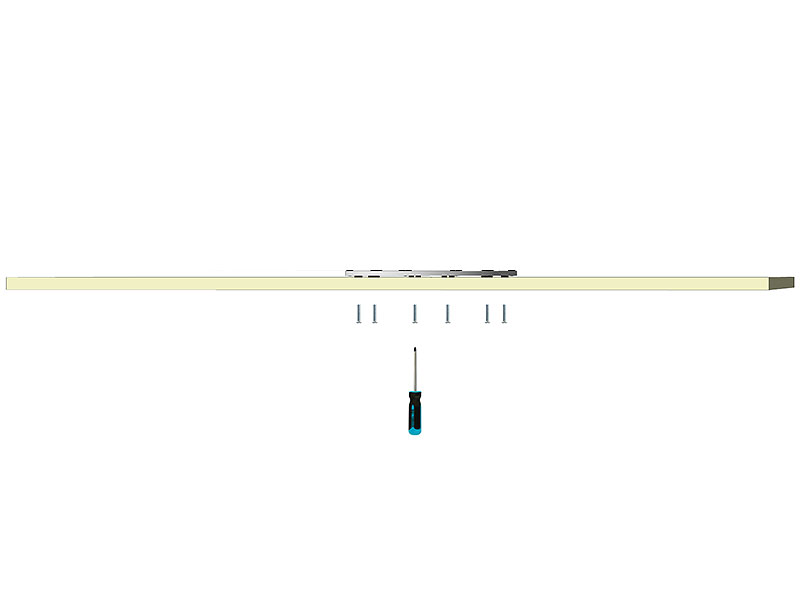

Крепим механизм к столу. Положите механизм на стол нужной стороной. Совместите "главное" отверстие механизма с соответствующим "главным" отверстием в столе. Для удобства совмещения отверстий используйте длинную отвёртку, китайскую палочку, спицу и т.д. (или две отвертки вместе с помощником). Совместив хотя бы одно отверстие, вверните винт в механизм на несколько оборотов. Так вы частично зафиксируете положение механизма, и вам будет удобнее совместить другие отверстия. Двигая механизм, поймайте ещё одно отверстие, и вверните второй винт. Остальные винты войдут точно.

Вворачиваем все винты до конца:

Теперь устанавливаем круг. Кладём круг сверху на механизм, чтобы совпали "главные" отверстия на круге и механизме, и закрепляем его винтами.

Обычно для сборки применяются винты М6х25, они подходят к ЛДСП и мебельному щиту стандартной толщины 16 мм. Если толщина столешницы другая, используйте винты М6 подходящей длины, например М6х30.

Головки винтов можно закрыть декоративными самоклеящимися заглушками подходящего цвета диаметром ~20 мм.

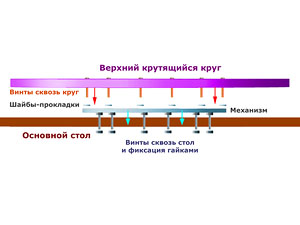

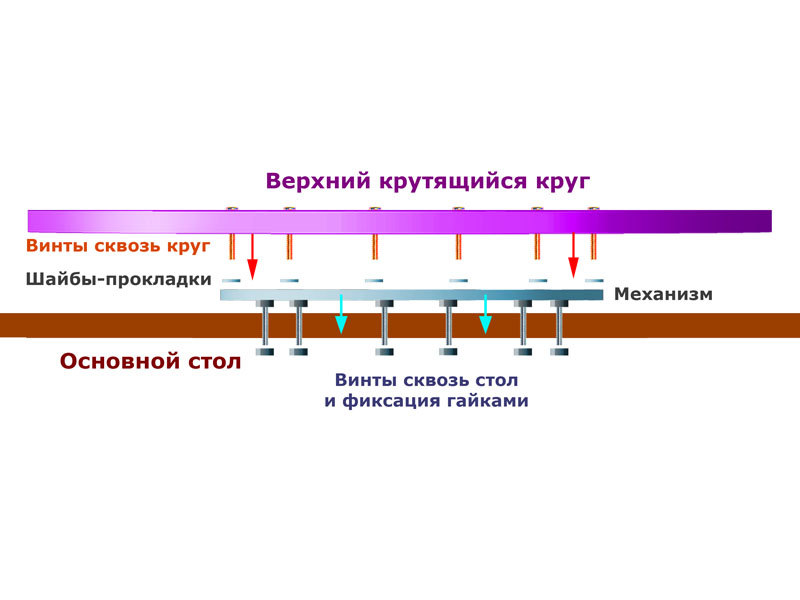

Можно установить винты в обратную сторону - резьбой вниз, и фиксировать гайками с нижней стороны стола:

Для такого крепления лучше подойдут винты М5 или М4:

На фото винты предварительно зафиксированы гайками в механизме - так удобнее вставлять в отверстия, заодно гайки выступают в качестве дистанционной прокладки. Затем винты закрепляются ещё одной гайкой с нижней стороны стола.

Результат

В результате получаем крутящийся центр, расположенный точно по центру стола, и вращающийся без биений.

Сквозное крепление винтами обеспечивает отличную надёжность. При случайном нажатии на край круга, даже сильном, он не опрокинется и не сломается.

Другие способы крепления механизма MT

Если вас не устраивают сквозные отверстия в поворотном круге и вы хотите сохранить его верхнюю поверхность нетронутой, можно применить крепление саморезами снизу.

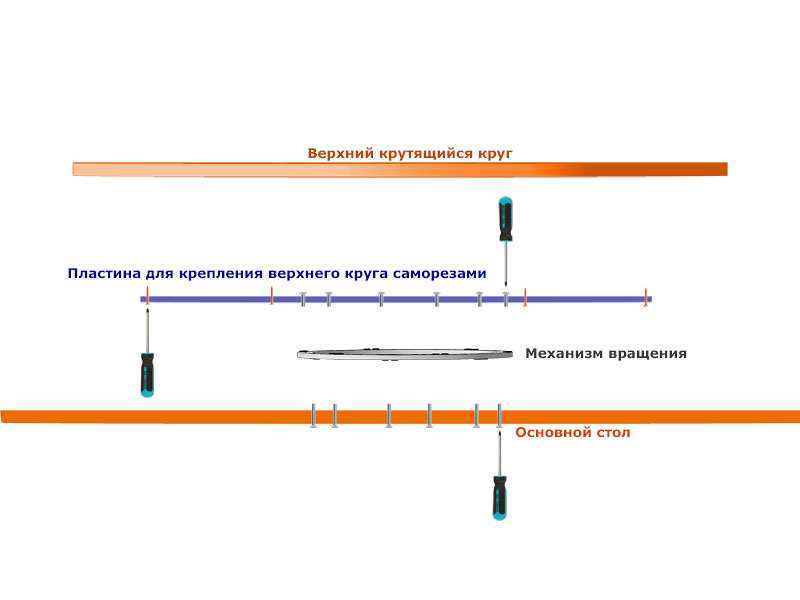

Используйте дополнительно одну или две крепёжные пластины (круг, квадрат) из фанеры, МДФ или другого материала. Схемы крепления механизма:

С одной верхней пластиной

С двумя пластинами

Можно прикрепить механизм напрямую саморезами к кругу, без применения пластины (но диаметр круга не должен превышать 80-100 см).

Можно совсем отказаться от саморезов - прикрепите пластины на клей или 2-сторонний скотч.

Можно нижнюю пластину не крепить к столу, а просто ставить, тогда у вас получится съемный крутящийся центр:

В этом случае размер (диаметр) основания должен быть не менее половины диаметра поворотного круга - для устойчивости.

Для крутящегося центра, стоящего на открытом воздухе, можно применить специальные круглые "всепогодные" столешницы с загнутым вниз краем (марки Верзалит, Дуолит). В этом случае механизм располагается между двумя такими столешницами, где нижняя столешница служит опорой. Механизм оказывается приподнят над столом, он не намокнет в дождь.

Всепогодные столешницы для крутящегося центра стола

Для крепления каменного поворотного круга, а также круглой столешницы с бортиком по краю (Верзалит, Дуолит) лучше сначала установить на механизм площадку из любого подходящего материала - МДФ, ДСП, фанеры и т.д. Верхний круг крепить на эту площадку.
