Механизмы вращения MT.
Крепление винты + саморезы

Механизмы вращения MT предназначены для вращения круглого центра стола, подходят для крепления к элементам мебели из ЛДСП, дерева, МДФ. Механизм представляет собой металлический шарикоподшипник, состоящий из двух колец с отверстиями для крепления.

Крутящийся центр крепится к нижней плоскости. Это может быть:
1) Основной стол (тогда круг становится несъёмным)
2) Опорное основание (крутящийся центр можно ставить на стол и убирать со стола).
Как сделать съёмную конструкцию

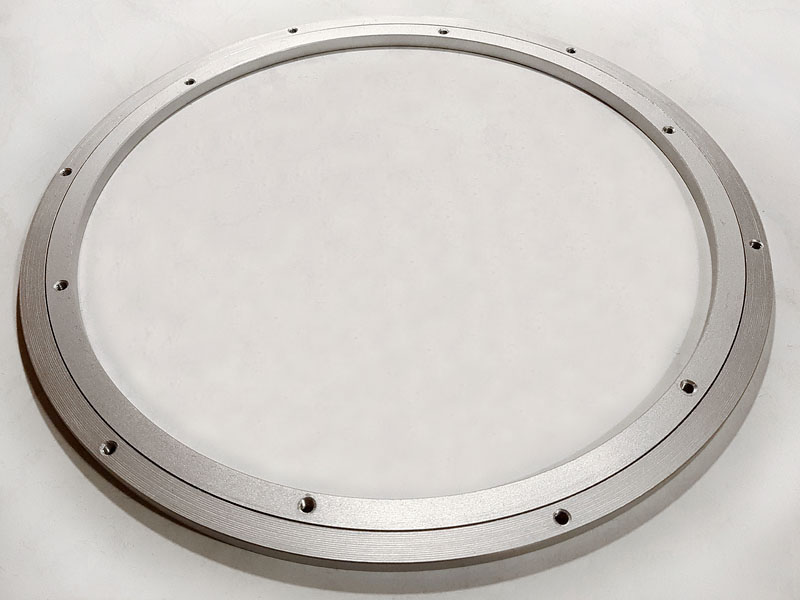

Внешний вид механизмов:

MT-30

MT-40

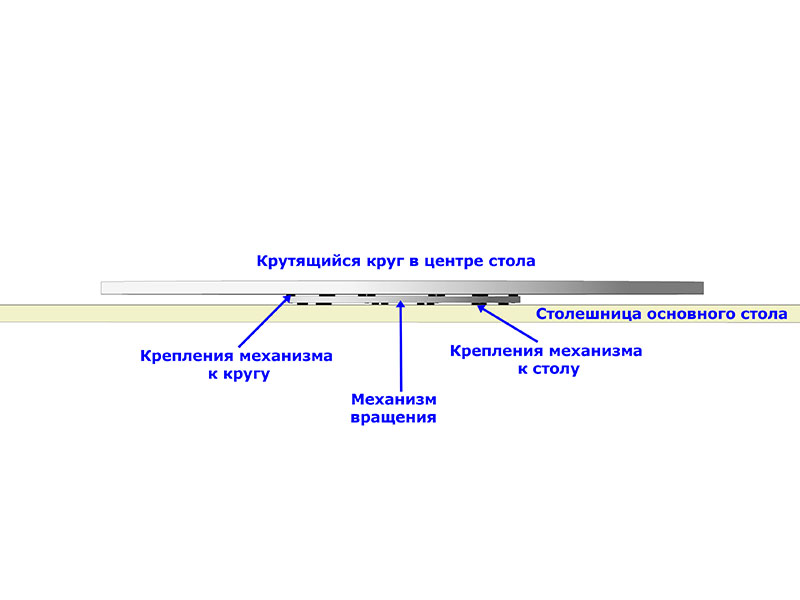

Механизм нужно установить в центре стола под крутящимся кругом, точно по оси вращения круга:

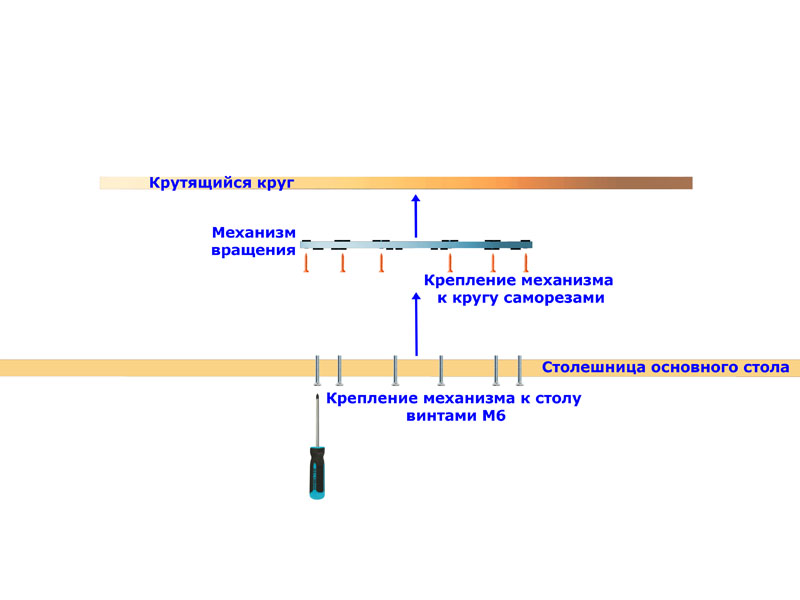

Механизм крепится:
1) К крутящемуся кругу - саморезами.
2) К поверхности стола или к опорному основанию - винтами М6.

Винты М6 снизу вверх

Винты М4 или М5 сверху вниз

Последовательность работ:
1) Размечаем и сверлим отверстия в столе или основании,
2) Крепим механизм к поворотному кругу,
3) Крепим всё к столу.

Если вы не хотите сверлить стол

Сверление отверстий в нижней плоскости для крепления винтами

Начнем с разметки будущих отверстий.

Желательно отметить "главные" отверстия на внешнем и на внутреннем кольце механизма - для максимально точного совпадения отверстий. Соответственно и на прикрепляемых деталях в процессе разметки тоже отметьте эти "главные" отверстия. При сборке вы совместите отмеченные отверстия, и центровка будет точная.

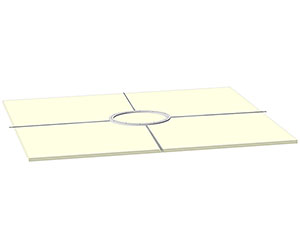

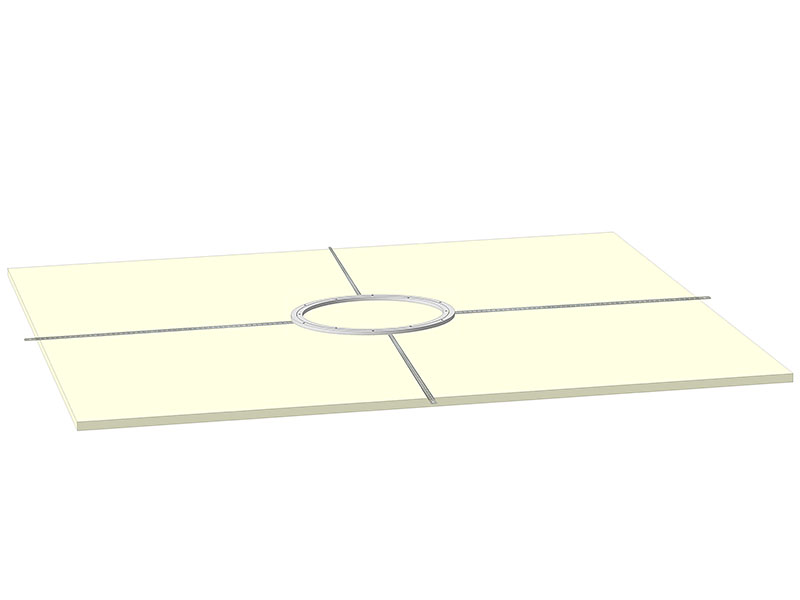

Чтобы найти центр нижней плоскости, разместим механизм на одинаковом расстоянии от краев двух противоположных сторон (например, стола), прикладывая линейку:

Если стол квадратный или круглый, то задача упрощается: со всех сторон расстояние от края будет одинаковым.

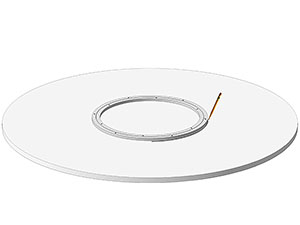

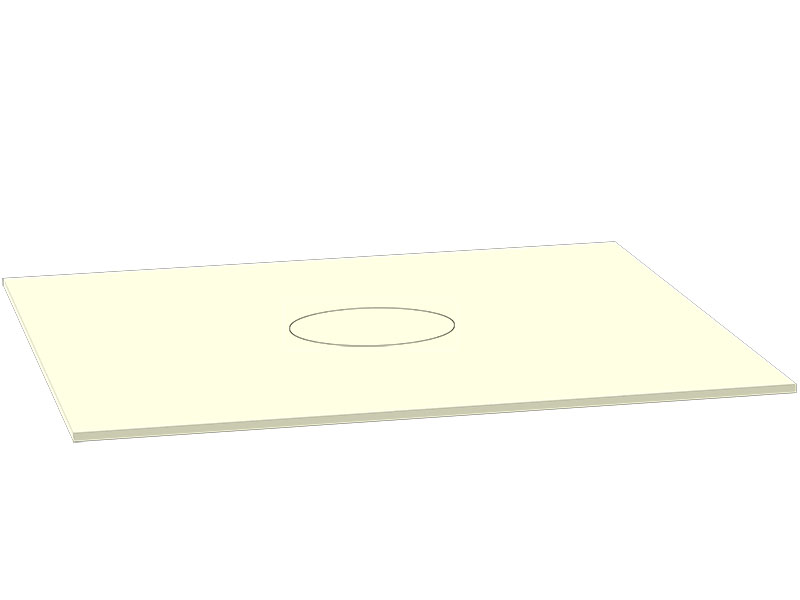

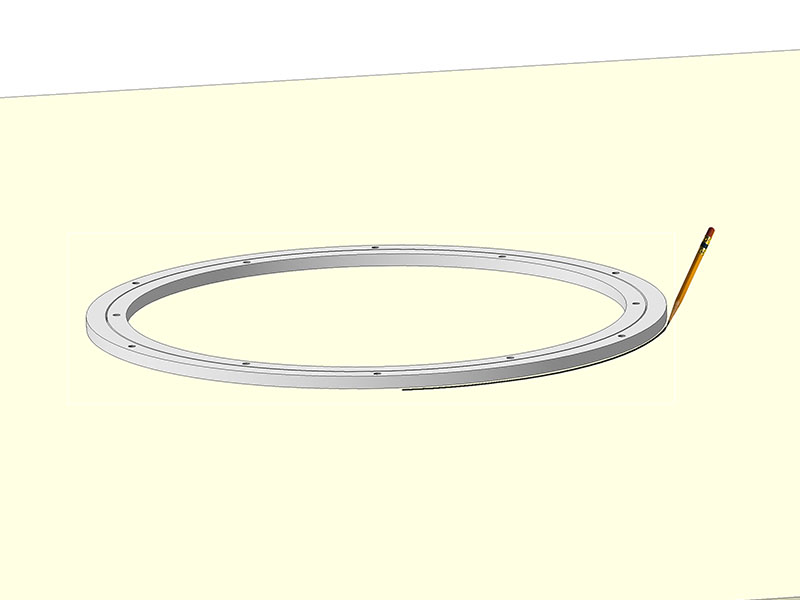

После завершения центровки проведите карандашом линию - окружность вокруг механизма по его внешнему краю, придерживая механизм:

Правильное положение отмечено, теперь не ошибёмся:

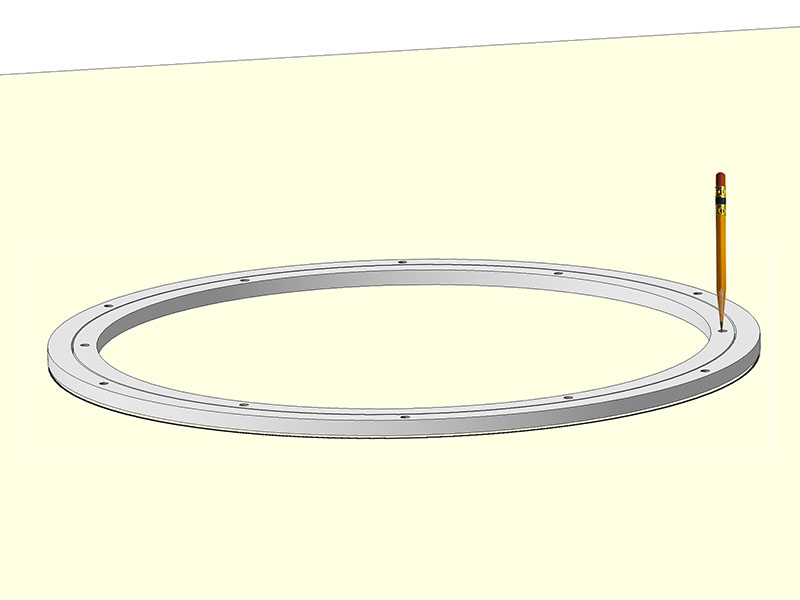

Разметим отверстия для винтов. Убедимся, что механизм лежит на столе нужной стороной: углубления под головки саморезов на внешнем кольце обращены вниз, в сторону стола. Отметим карандашом места сверления сквозь отверстия во внутреннем кольце механизма:

Обозначим "главное" отверстие на столе, совпадающее с "главным" отверстием механизма.

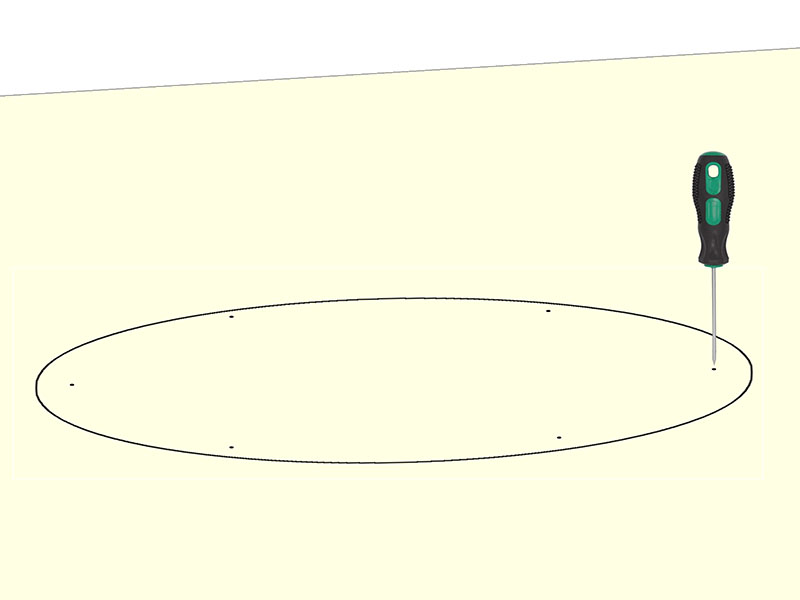

Наколем места сверления шилом:

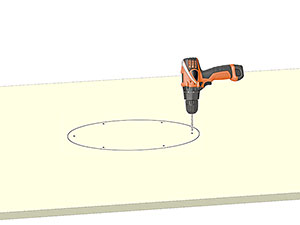

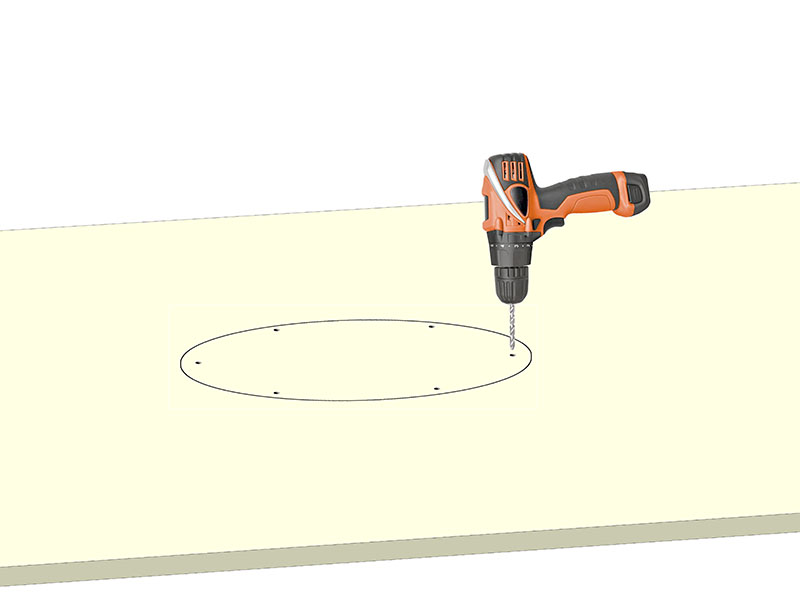

Просверлим шесть отверстий сверлом диаметром 6,5 - 7 мм:

Для потайных винтов лучше сделать зенковку отверстий снизу, чтобы утопить головки винтов в столе или основании с нижней стороны.

После сверления желательно сразу же проверить точность отверстий - временно прикрепить механизм. Совместите "главные" отверстия на механизме и столе (или основании), и вкрутите винты в механизм.

При несовпадении каких-то отверстий можно скорректировать их положение сверлом или круглым напильником. Теперь финальная сборка пройдёт успешно!

Освободим механизм от винтов и перейдём к креплению поворотного круга.

Центровка поворотного круга под крепление саморезами

Перед сборкой важно соблюсти центровку, чтобы потом при вращении круг не "болтался" из стороны в сторону.

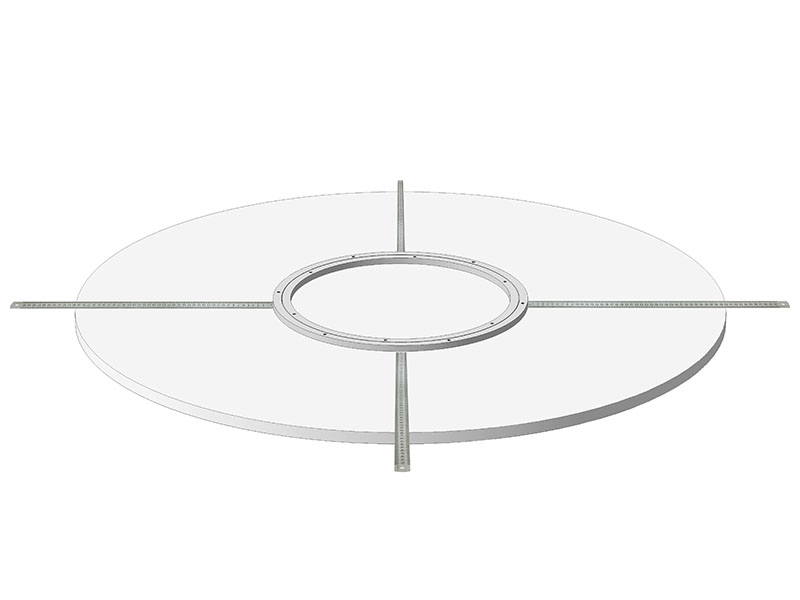

Удобный быстрый способ установки механизма в центр: с помощью длинной линейки или рулетки. Достаточно просто добиться одинакового расстояния от краёв механизма до краёв поворотного круга.

Положите круг нижней стороной вверх.

Отверстия внешнего кольца механизма с одной стороны имеют углубления (зенковки) под головки саморезов. Положите механизм этими углублениями вверх.

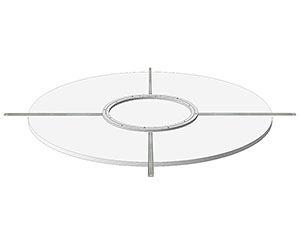

Прикладываем линейку с разных сторон и слегка сдвигаем механизм в нужную сторону:

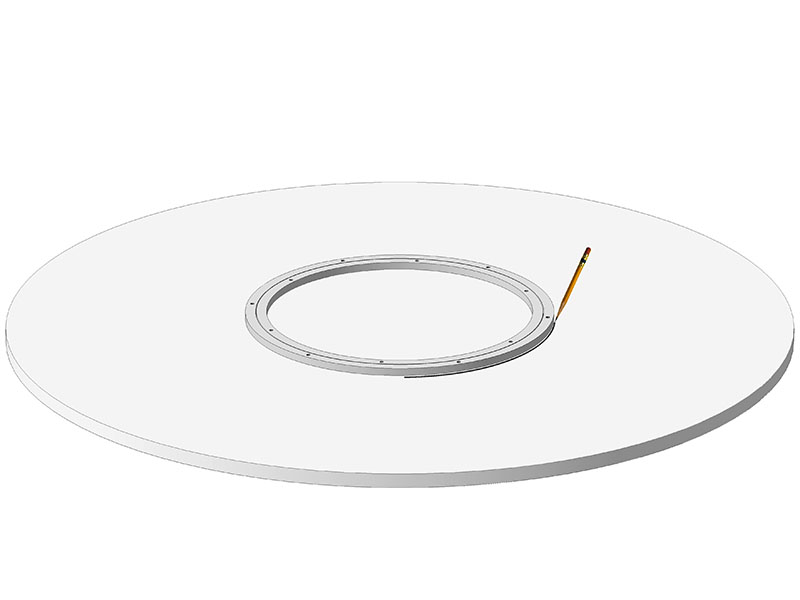

Когда все расстояния стали одинаковые, центр найден. Обведите карандашом линию вокруг механизма по его внешнему краю, для страховки от сдвигания.

Ещё лучше временно зафиксировать механизм скотчем.

К поворотному кругу крепится внешнее кольцо механизма. Для лучшего вворачивания саморезов полезно сквозь отверстия в кольце наколоть шилом места крепления. Будьте внимательны, не сдвигайте при этом механизм!

Крепление механизма к поворотному кругу

Все места креплений подготовлены, теперь можно приступать к сборке крутящегося центра стола.

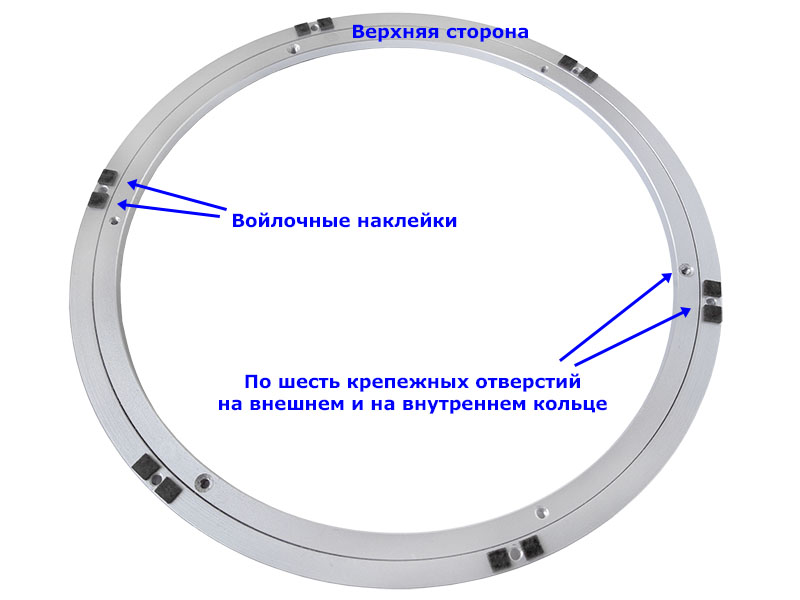

Для предотвращения трения колец механизма о плоскости можно поставить например войлочные наклейки или вспененную ленту (скотч):

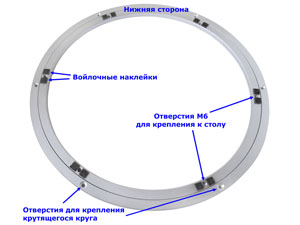

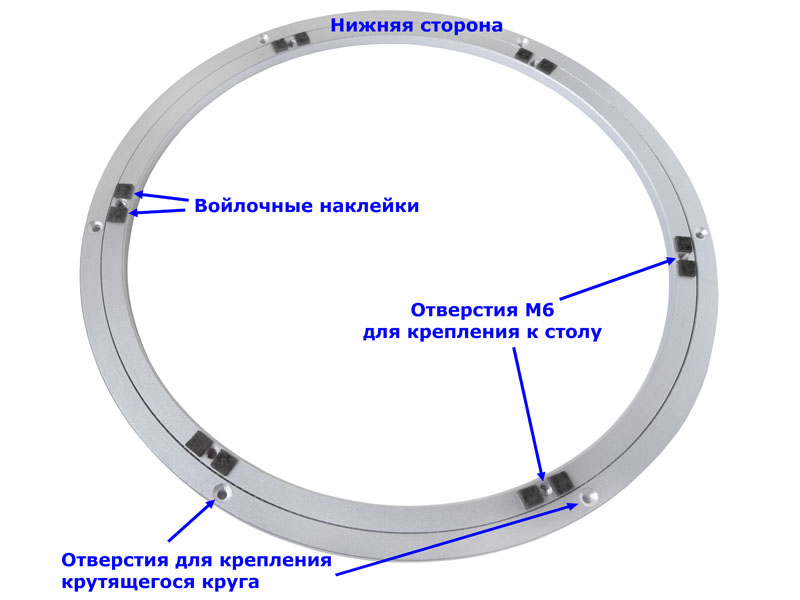

Механизм имеет отверстия для крепления к столу винтами М6, а к крутящемуся кругу - саморезами

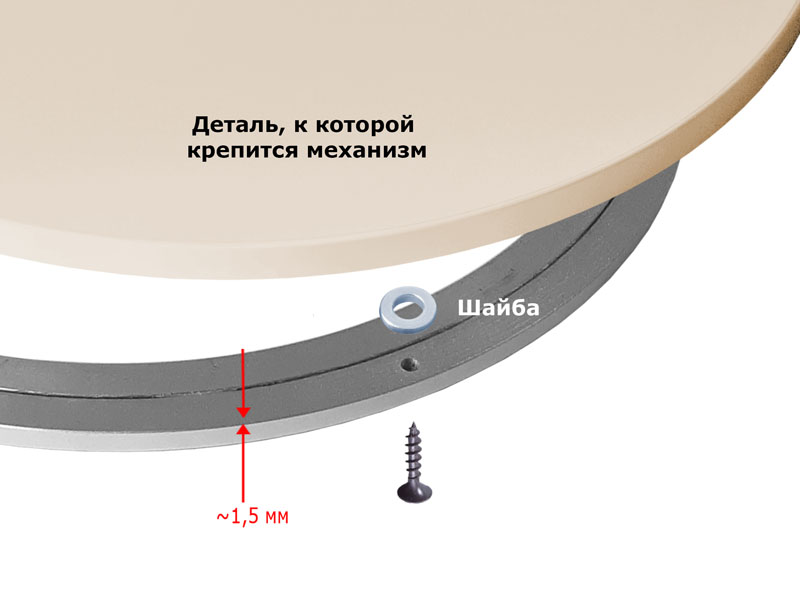

Если предполагаются значительные нагрузки, сминающие войлок, рекомендуем вам проложить стальные шайбы между плоскостью и механизмом. Шайбы обеспечат необходимый зазор 1-2 мм.

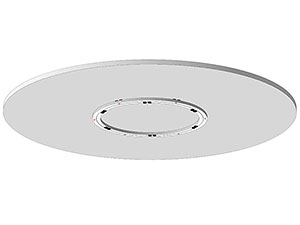

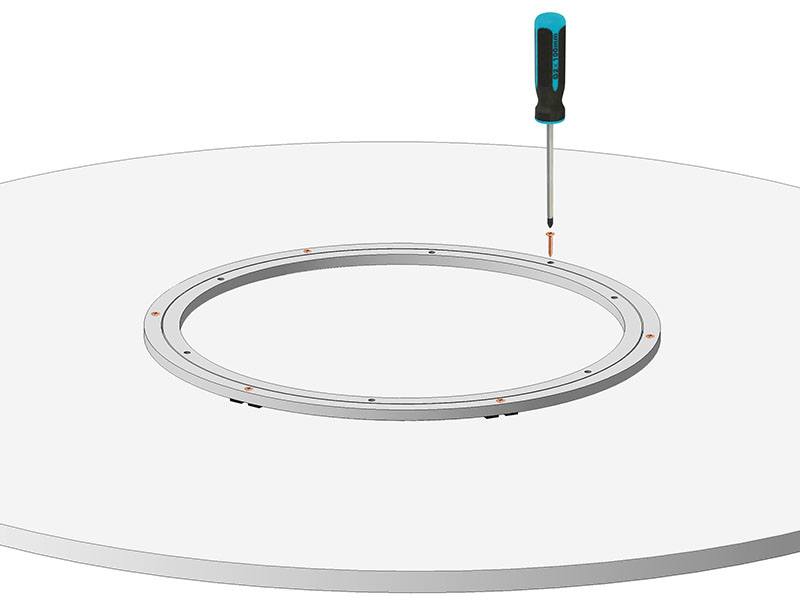

Прикрепите механизм саморезами в намеченных вами точках. Обычно применяются саморезы 3,5х20 или 4х20 мм.

После крепления механизм немного приподнят, и лежит на войлочных наклейках или шайбах.

Крепление круга с механизмом к столу винтами

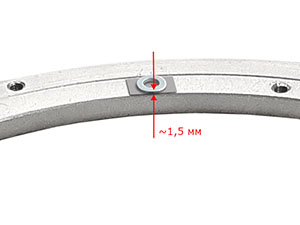

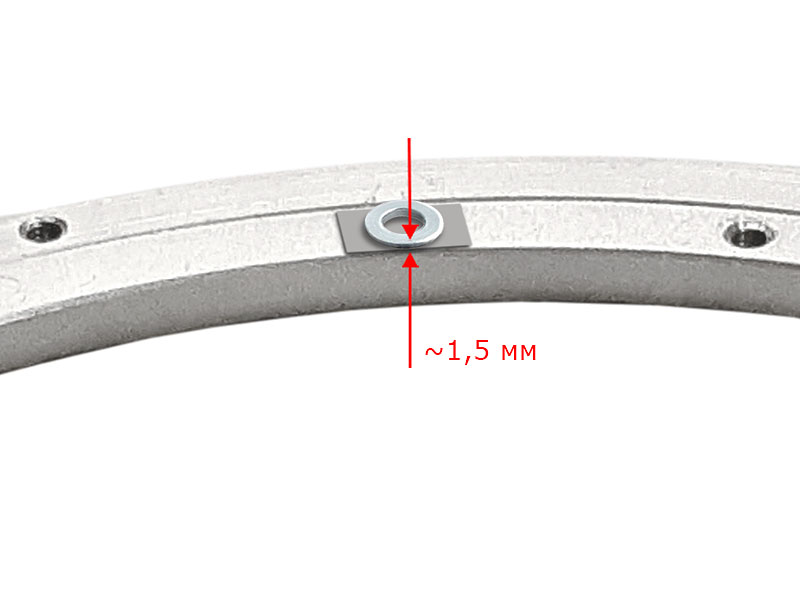

При сборке нужно вставить между механизмом и плоскостью стола несколько шайб М6 или выступающие головки саморезов, чтобы не было трения.

В процессе сборки под кругом вам будет затруднительно установить шайбы на винты, но это не проблема. Можно просто наклеить шайбы перед сборкой на двусторонний скотч. Клеим на внутреннее кольцо.

Теперь шайбы предотвратят трение механизма о плоскость даже под значительной нагрузкой.

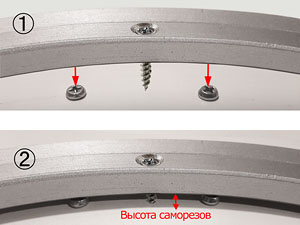

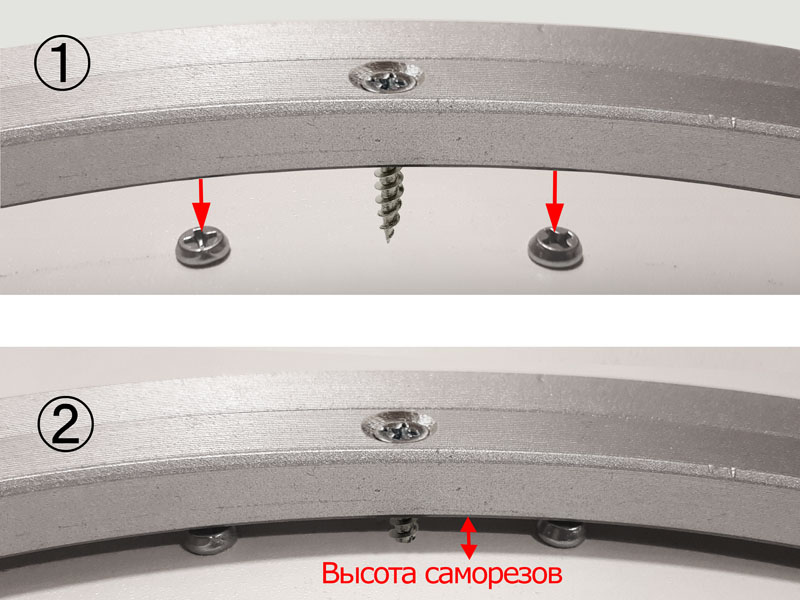

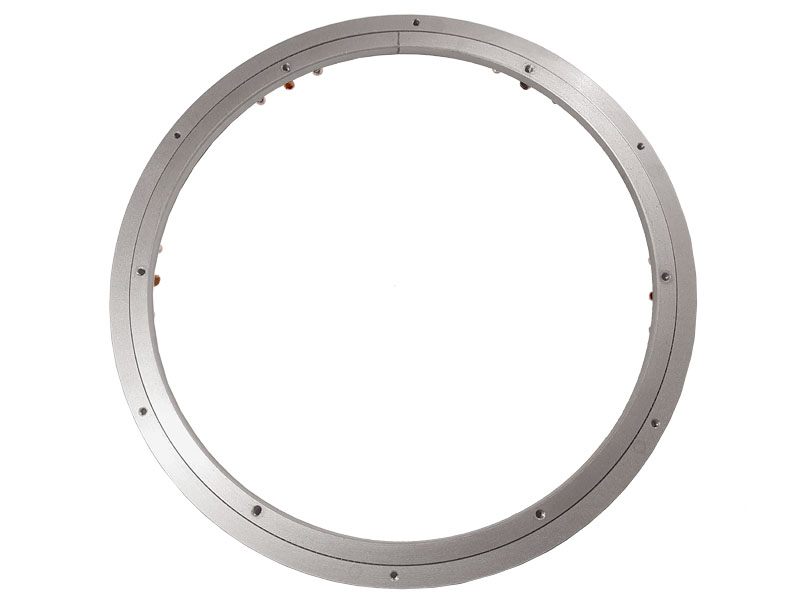

Еще лучше поставить в качестве дистанционных элементов саморезы. Головки саморезов, ввёрнутых в плоскость под механизмом, обеспечивают достаточно большой зазор, существенно больше, чем шайбы:

Саморезы ставятся заранее, поэтому сборка потом не составит никаких проблем:

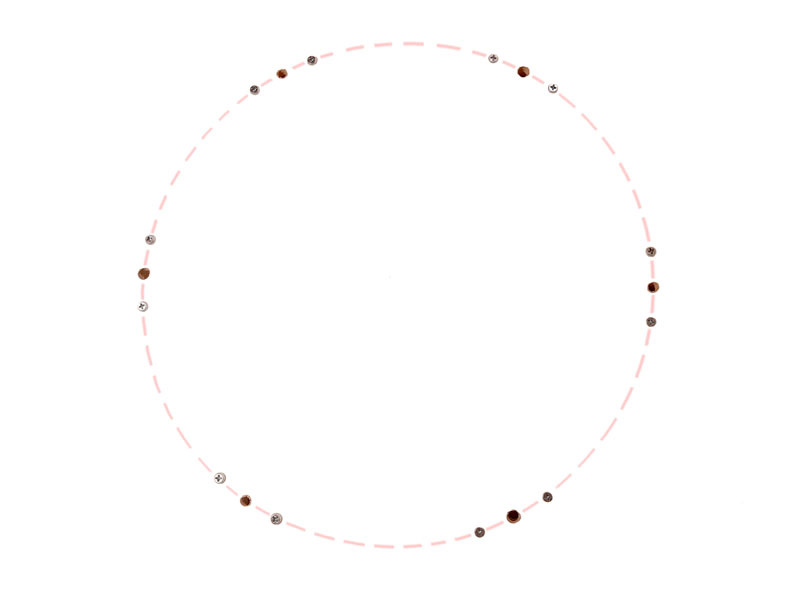

Саморезы в качестве дистанционных элементов

Приступаем к окончательной сборке. Ставим крутящийся круг на стол вниз механизмом.

Следим, чтобы совпали "главные" отверстия в столе и во внутреннем кольце механизма. Для удобства совмещения отверстий используйте длинную отвёртку, китайскую палочку, спицу и т.д. Совместив хотя бы одно отверстие, вверните один винт в механизм на несколько оборотов - так вы частично зафиксируете положение механизма, и вам будет удобнее совместить другие отверстия. Затем, двигая круг, поймайте ещё одно отверстие, вверните второй винт. Все остальные винты войдут точно.

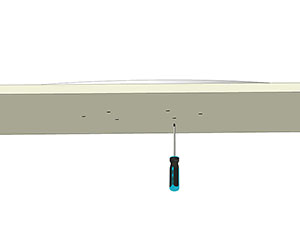

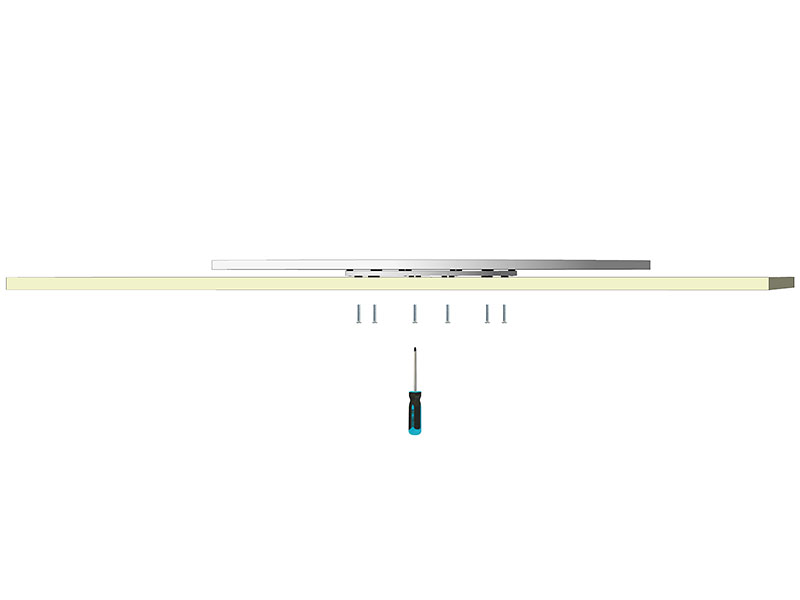

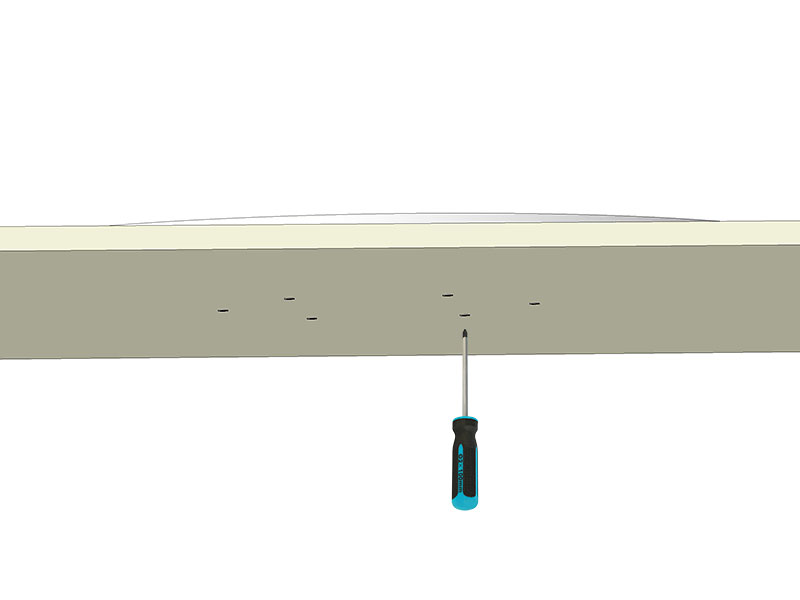

Вверните винты до конца:

Для типовых мебельных деталей толщиной 16 мм подходят винты М6х25 мм, а для деталей толщиной 20-22 мм - винты М6х30 мм. Если толщина столешницы у вас другая, используйте винты М6 подходящей длины.

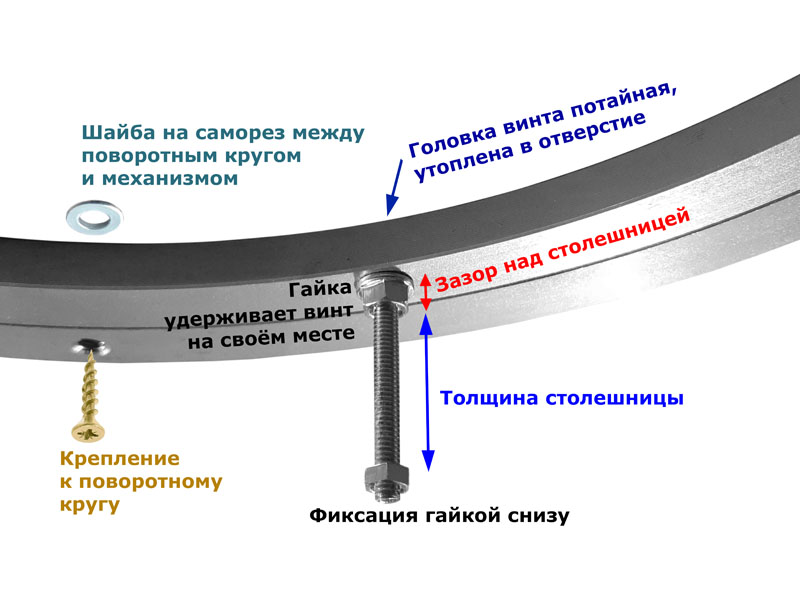

Можно установить винты в обратную сторону - резьбой вниз, и фиксировать гайками с нижней стороны стола:

Для такого крепления лучше подойдут винты М5 или М4:

На фото винты предварительно зафиксированы гайками в механизме - так удобнее вставлять в отверстия, заодно гайки выступают в качестве дистанционной прокладки.

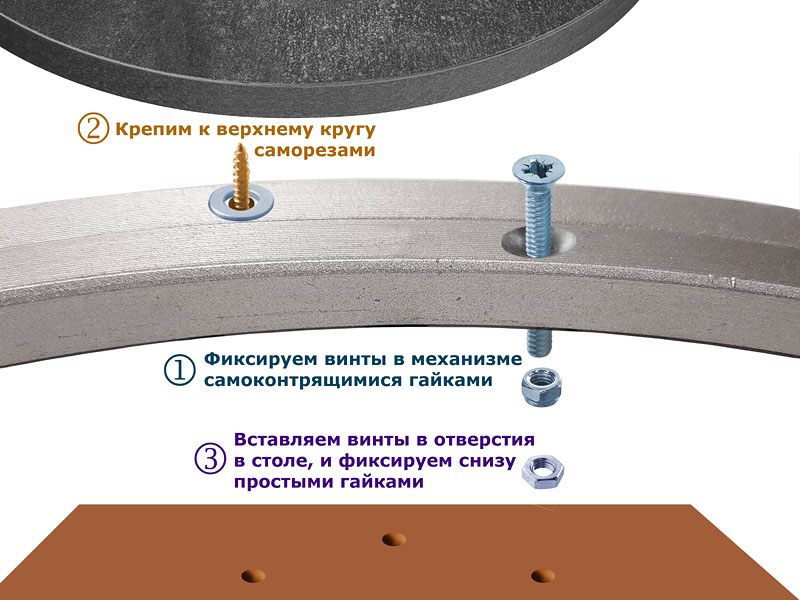

Последовательность сборки:
1) Винты вставляются в отверстия механизма со стороны зенковок, и фиксируются гайками. Лучше применять самоконтрящиеся или фланцевые гайки.
2) Выполняется крепление к верхнему кругу саморезами (важно не забыть подложить шайбы/прокладки).
3) Затем собранная конструкция переворачивается и втыкается винтами в подготовленные отверстия в столе. Винты выходят с нижней стороны стола. Остаётся зафиксировать их гайками.

Результат

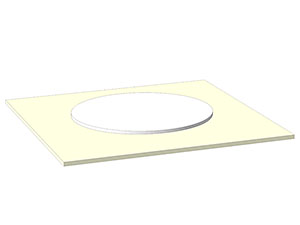

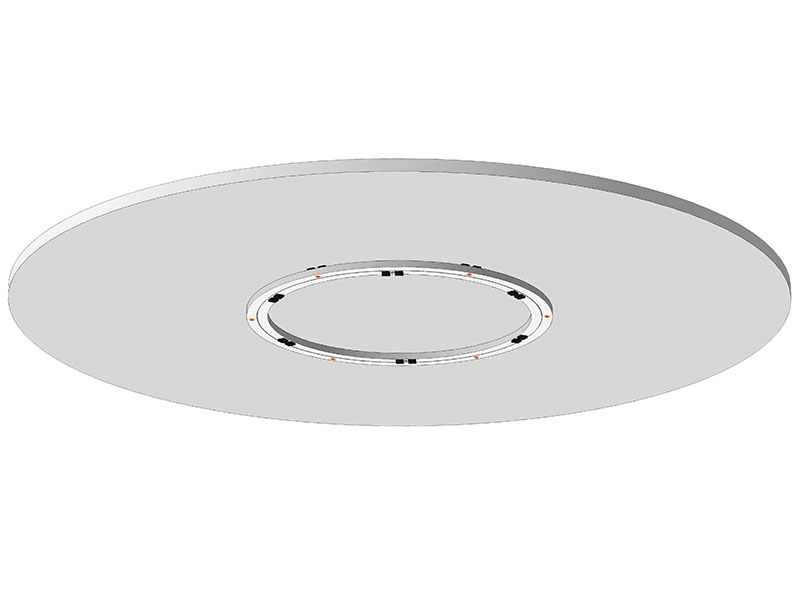

В результате получаем крутящийся центр, расположенный точно по центру стола, и вращающийся без биений.

Если вы не хотите сверлить стол

Вы можете отказаться от идеи постоянного крепления к столу (не сверлить стол) и просто прикрепить к механизму снизу опорное основание (круг или квадрат). Тогда у вас получится съёмный крутящийся центр стола:

В этом случае размер (диаметр) опоры должен быть не менее половины диаметра поворотного круга - для устойчивости.

Руководство по сборке крутящегося центра на механизме MT без крепления к столу

Для установки под открытым небом

Для крутящегося центра, стоящего на открытом воздухе, можно применить специальные круглые "всепогодные" столешницы с загнутым вниз краем (марки Верзалит, Дуолит). В этом случае механизм располагается между двумя такими столешницами, где нижняя столешница служит опорой. Механизм оказывается приподнят над столом, он не намокнет в дождь.

Всепогодные столешницы для крутящегося центра стола

Для каменного круга

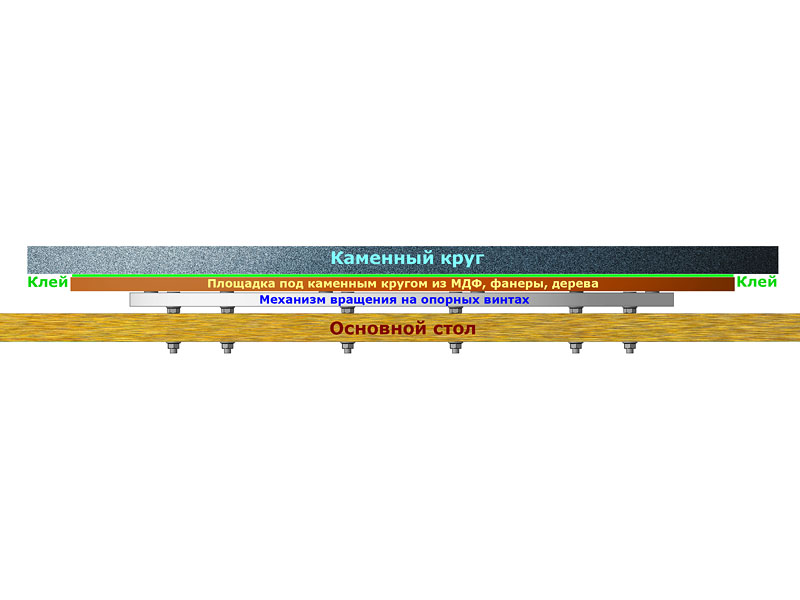

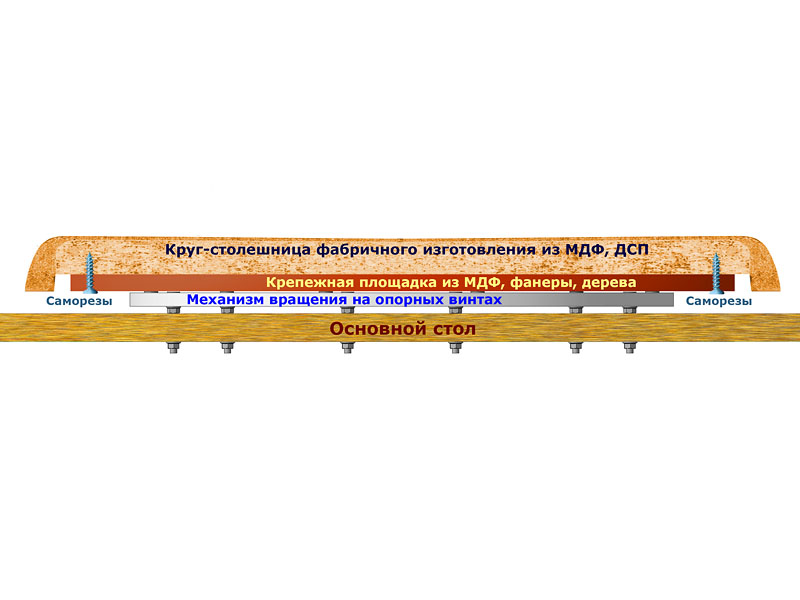

Для крепления каменного поворотного круга, а также круглой столешницы с бортиком по краю (Верзалит, Дуолит) лучше сначала установить на механизм площадку из любого подходящего материала - МДФ, ДСП, фанеры и т.д. Верхний круг крепить на эту площадку.
