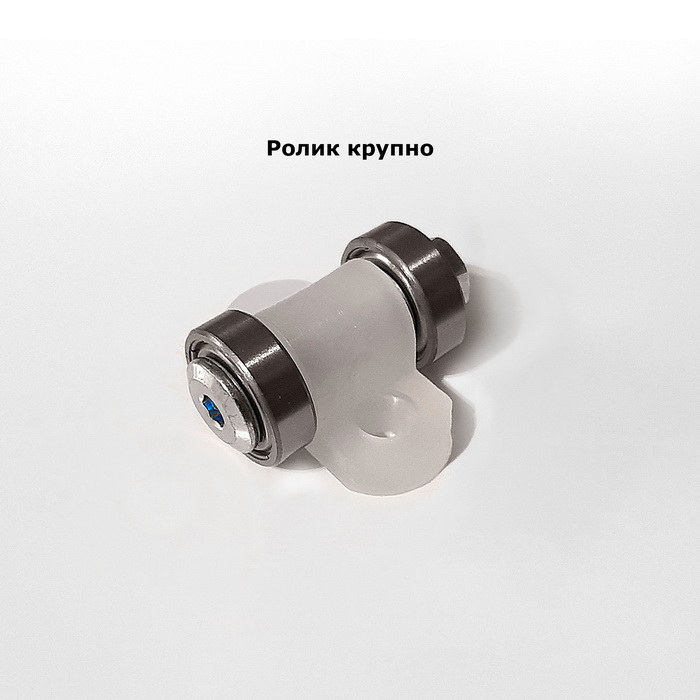

Подшипниковые ролики сдвоенные для средних нагрузок

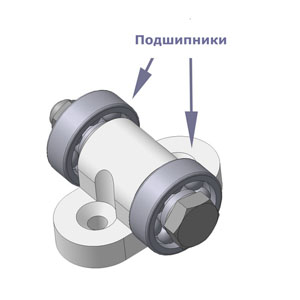

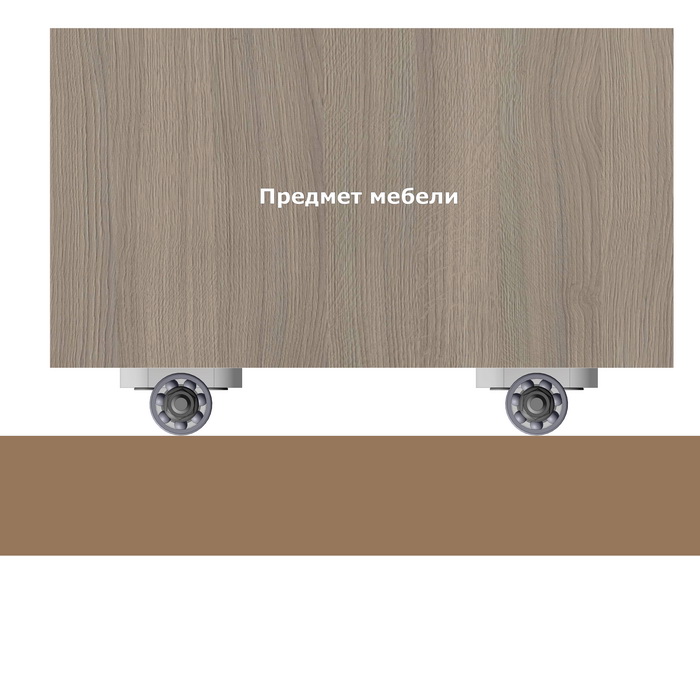

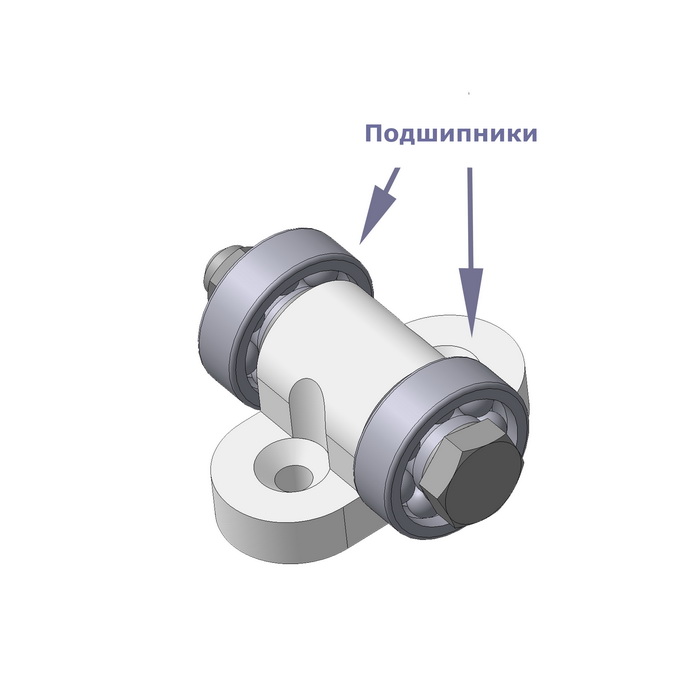

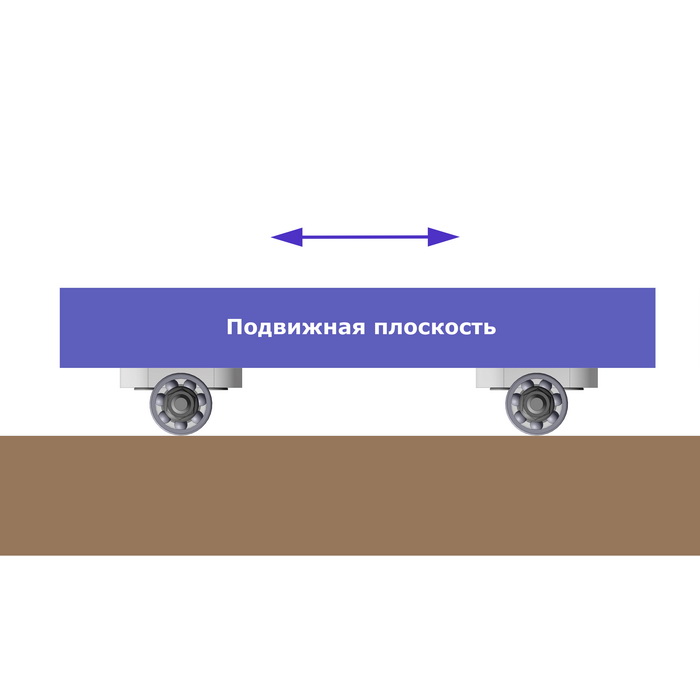

Ролики для сборки поворотной платформы, крутящегося стола, сдвигаемых элементов мебели и т.д. Стальные подшипники гарантируют ровное качение, без вибраций.

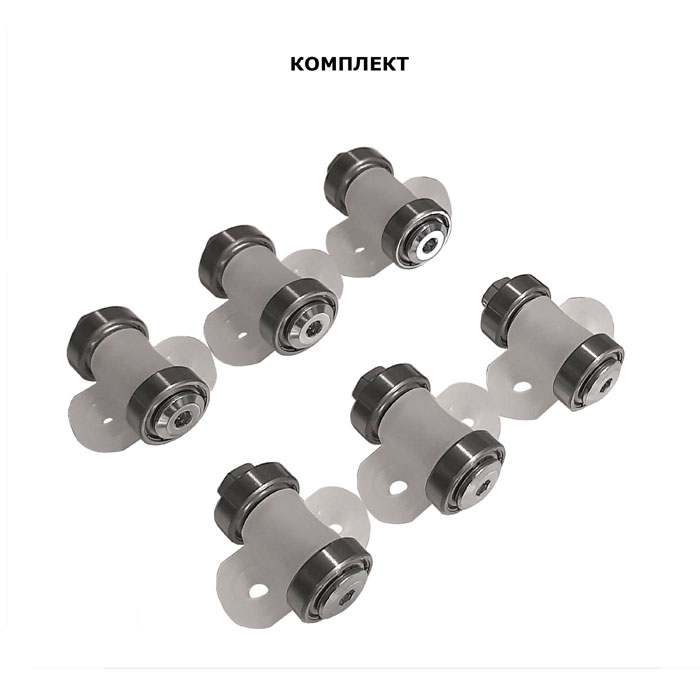

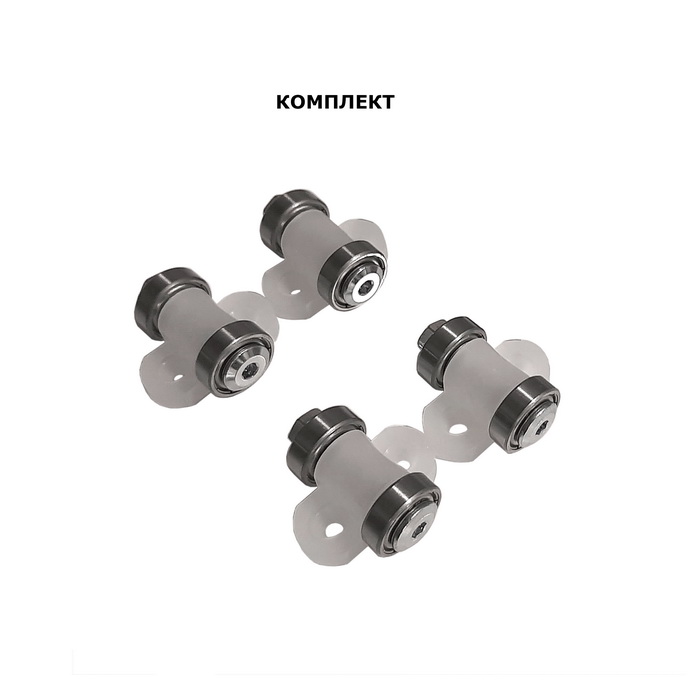

В комплекте:

4 ролика

или

6 роликов

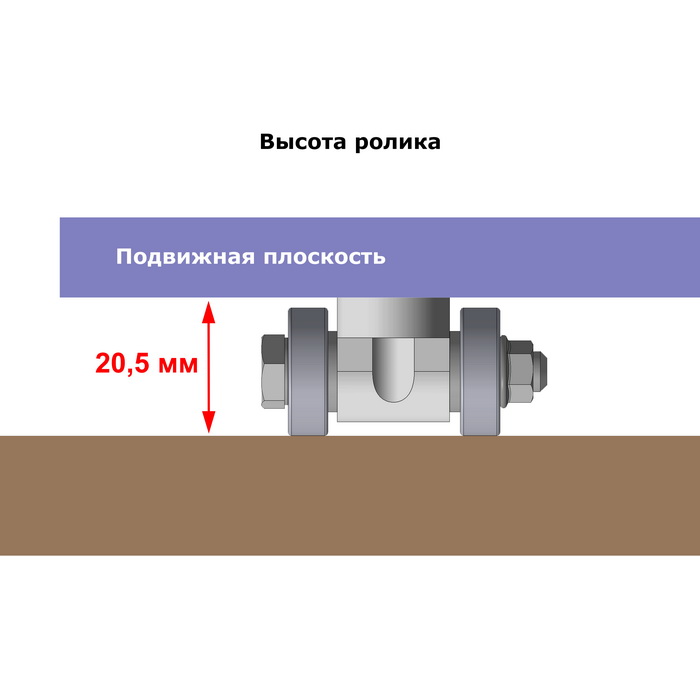

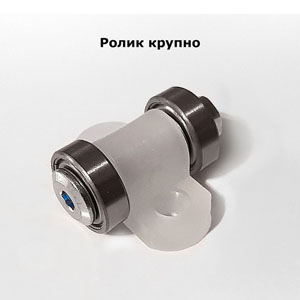

Высота ролика: 19,5 или 20,5 мм.
Статическая нагрузка на отдельный ролик до 20 кг, нагрузка при движении до 10 кг.
Материалы: сталь, пластик.
Вес комплекта 250 г.
Артикул: ROUDB-20 или ROUDB-21

Скачать 3D модель ролика:

SolidWorks	Компас-3D	STEP

Общая информация об изделии

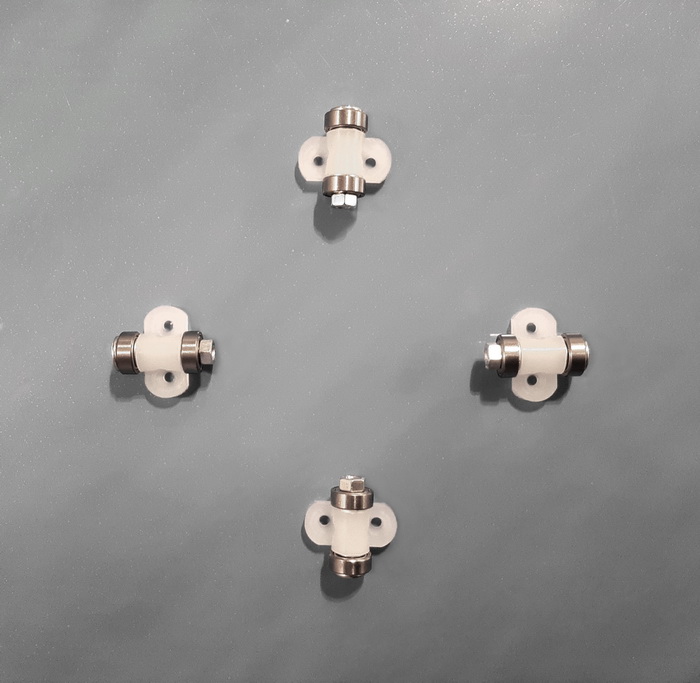

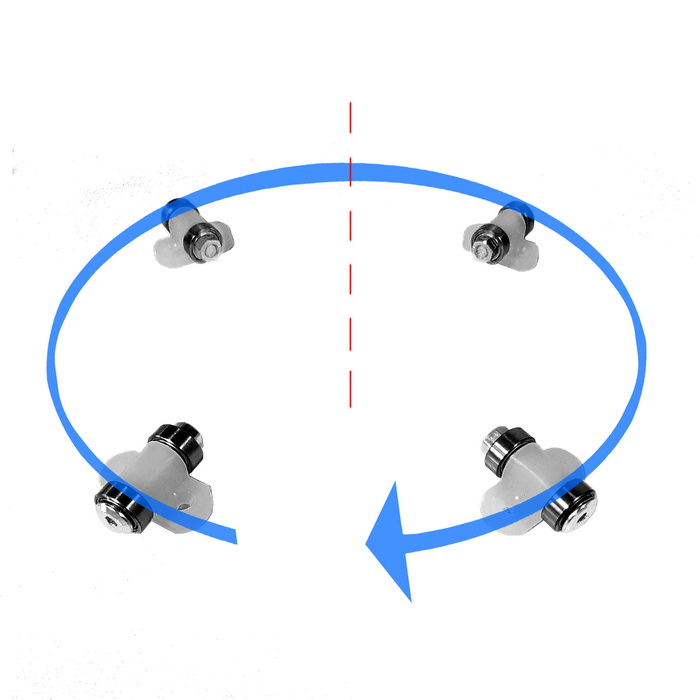

Рекомендуем установить в центре вращения поворотный механизм. Высота механизма должна быть 22-24 мм. Механизм и ролики располагаются между неподвижной опорной плоскостью (столом, полом) и поворотной плоскостью. Ролики препятствуют перекосу поворотной плоскости и механизма при чрезмерной нагрузке на один край. Ролики можно крепить как к неподвижной нижней плоскости, так и к подвижной верхней -  по вашему желанию. Способы крепления роликов: на саморезы или винт+гайка.

ОБРАТИТЕ ВНИМАНИЕ: Ролики стальные, без покрытия, рассчитаны на нагрузку, но при этом чувствительны к неровностям поверхности, по которой они катятся.

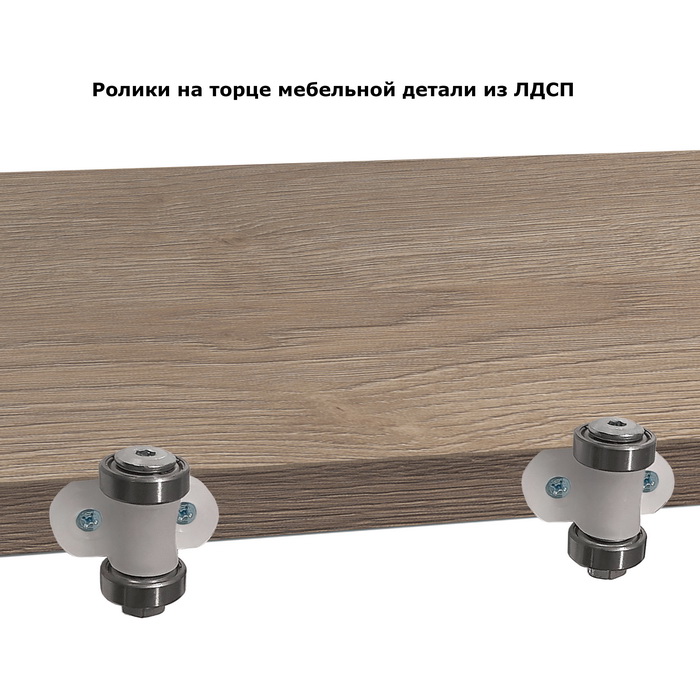

Под большой нагрузкой материал может постепенно продавливаться. Для качения роликов хорошо подходит цельная гладкая плита МДФ, шлифованная фанера. Не годятся: стружечная плита ОСБ, нешлифованная фанера с неровностями, мягкая древесина. Материалы с ламинированной поверхностью (ЛДСП, ЛМДФ) при качении роликов создают неприятный скрежет и проскальзывают - для таких поверхностей лучше применить резиновые ролики. Но качество поверхности не имеет большого значения, если ролики ставятся только для защиты от перекоса поворотного механизма, и не катятся по поверхности при обычном вращении.
