Механизмы вращения MX. Крепление поворотного круга винтами (сквозное)

Механизмы вращения MX предназначены для вращения круглого центра стола (поворотного стола). Подходят для крепления к элементам мебели из ЛДСП, дерева, МДФ. Поворотное кольцо механизма представляет собой металлический шарикоподшипник, состоящий из двух колец с отверстиями для крепления. Платформа увеличивает площадь опоры под механизмом - можно собрать крутящийся центр диаметром до 140 см, а с креплением к столу диаметр круга может быть ещё больше. Нагрузка на механизм до 80 кг.

В комплекте: винты М6х25 мм, войлочные наклейки. Войлок предотвращает трение колец механизма о плоскости, а также немного снижает шум подшипника.

Рекомендуем вам дополнительно положить стальные шайбы между плоскостью и механизмом (с той же стороны, где войлочные наклейки). Шайбы обеспечат необходимый зазор 1-2 мм.

Еще лучше поставить в качестве дистанционных элементов саморезы. Головки саморезов, ввёрнутых в плоскость под механизмом, обеспечивают достаточно большой зазор, существенно больше, чем шайбы:

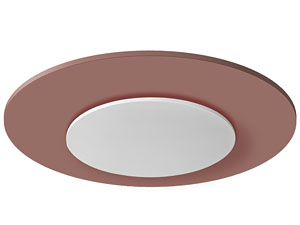

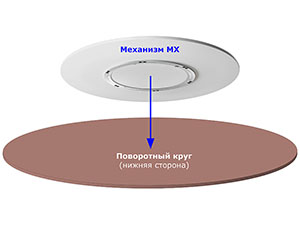

Механизм нужно установить под крутящимся кругом, точно по оси вращения круга:

Механизм крепится к крутящемуся кругу винтами (есть и более простой способ - крепление на скотч).

Рекомендуем вам обращать внимание на отмеченное "главное отверстие" на внешнем кольце механизма. При разметке точек крепления вы сделаете отметку "главное отверстие" и на поворотном круге. И тогда при сборке механизм и поворотный круг точно встанут на нужные места. Сохранится соосность механизма и поворотного круга.

Разметка мест крепления винтами

Перед креплением кольца к крутящемуся кругу важно соблюсти центровку, чтобы круг при вращении не "болтался" из стороны в сторону. Добиться одинакового расстояния от краёв поворотного кольца до краёв круга.

Положите будущий крутящийся круг нижней стороной вверх.

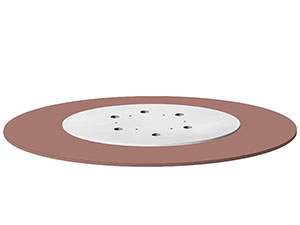

С этой (нижней) стороны будет крепиться кольцо механизма. Положите механизм в центр круга.

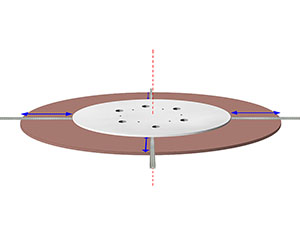

Возьмите длинную линейку или рулетку. Прикладывайте линейку с разных сторон и сдвигайте механизм в нужную сторону, пока расстояния от края со всех сторон не станут равны:

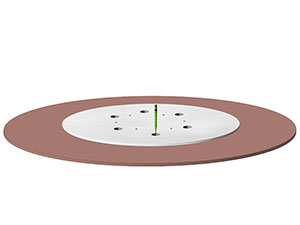

Теперь разметим точки будущего крепления винтами. Сделайте отметки карандашом сквозь отверстия в механизме:

По карандашным отметкам наколите шилом углубления для вворачивания саморезов.

Подготовка отверстий под винты

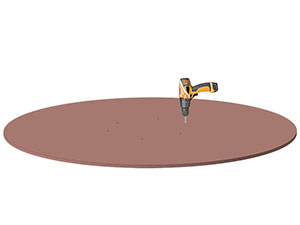

Просверлите сквозные отверстия диаметром 6 - 7 мм.

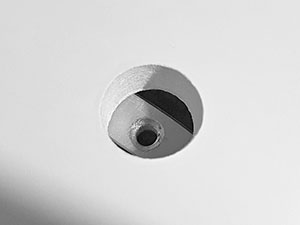

Сделайте зенковки отверстий со стороны головок винтов.

Крепление механизма к поворотному кругу

Для устойчивости к нагрузкам желательно установить между механизмом и кругом шайбы М6. Положите шайбы на отверстия механизма, чтобы винты при сборке прошли сквозь шайбы. Можно временно зафиксировать шайбы каплями клея или кусочками скотча.

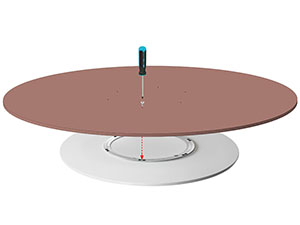

Совместите "главные отверстия" механизма и поворотного круга. Вставьте винт и слегка вкрутите его для фиксации. Теперь совместите остальные отверстия, вставьте все винты и прикрепите механизм к кругу.

Можно спрятать винты - закрыть их самоклеящимися заглушками подходящего цвета.

Устойчивость к нагрузке

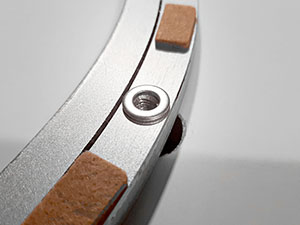

Под значительной нагрузкой войлок может сминаться. Рекомендуем вам прокладывать стальные шайбы между плоскостью и механизмом (с той стороны, где войлочные наклейки). Шайбы обеспечат зазор ~1,5 мм, и механизм не будет заедать даже под значительной нагрузкой.

Шайбы можно надеть на винты, ввёрнутые в соответствующие отверстия.

Если надеть шайбу на винт затруднительно, вы можете поступить проще: наклеить шайбы на двусторонний скотч рядом с отверстиями, затем провести сборку.

Еще лучше поставить в качестве дистанционных элементов головки саморезов. Саморезы ставятся заранее, поэтому сборка потом не составит никаких проблем:

Саморезы или шайбы предотвратят трение механизма о плоскость даже под большой нагрузкой.

Установка на стол

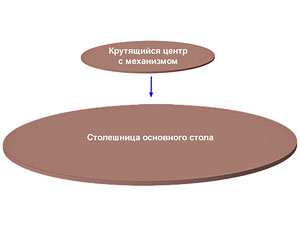

Сборка завершена. Осталось только поставить крутящийся центр на середину вашего стола.

Примерная высота крутящегося центра над уровнем стола для круглых столешниц разных типов (механизм с опорным кругом толщиной 16мм):

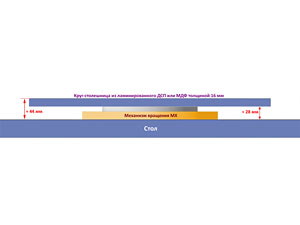

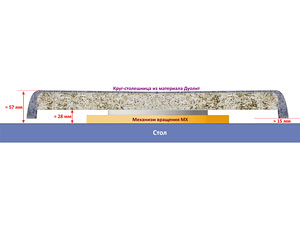

Круглая столешница из ЛДСП или ЛМДФ на механизме вращения MX	Круглая столешница Дуолит на механизме вращения MX

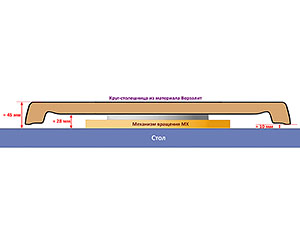

Круглая столешница Верзалит на механизме вращения MX

Цифры будут на 8мм меньше у механизмов с опорным кругом толщиной 8мм.

Если вы опасаетесь опрокидывания крутящегося центра из-за его большого диаметра, можно прижать опорную платформу механизма к поверхности основного стола саморезами снизу, сквозь стол.

Дополните механизм круглой столешницей нужного вам диаметра. Столешницы предлагаются различными поставщиками в России, в продаже есть круглые столешницы разнообразных декоров и расцветок.
Подробнее о круглых столешницах
Круглые столешницы нашего производства
Для круга диаметром больше 140 см есть и другое решение: комплект Turn Kit (механизм вращения с дополнительными опорными роликами)
