Механизмы вращения MX. Крепление поворотного круга на скотч

Механизмы вращения MX предназначены для вращения круглого центра стола (поворотного стола). Подходят для крепления к элементам мебели из ЛДСП, дерева, МДФ. Поворотное кольцо механизма представляет собой металлический шарикоподшипник, состоящий из двух колец с отверстиями для крепления. Платформа увеличивает площадь опоры под механизмом - можно собрать крутящийся центр диаметром до 140 см, а с креплением к столу диаметр круга может быть ещё больше. Нагрузка на механизм при креплении на скотч до 30 кг.


Механизмы вращения MX Механизмы вращения MX

Механизм крепится к крутящемуся кругу на скотч. Сборка совсем простая, механизм разбирать не требуется, саморезы не применяются, войлочные наклейки с верхней стороны не нужны (оторвите их).

Недостаток крепления на скотч: не допускается значительная нагрузка на край поворотного круга.

Разметка места крепления

Перед креплением кольца к крутящемуся кругу важно соблюсти центровку, чтобы при вращении круг не "болтался" из стороны в сторону.

Положите будущий крутящийся круг на ровную поверхность нижней стороной вверх. С этой стороны будет крепиться поворотное кольцо.

Возьмите длинную линейку или рулетку. Прикладывайте линейку с разных сторон и сдвигайте кольцо в нужную сторону, пока расстояния от края со всех сторон не станут равны:

Механизмы вращения MX

Сделайте отметки карандашом по краю круга.

Сборка крутящегося центра с креплением механизма на скотч

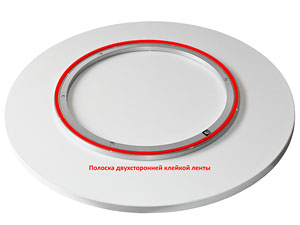

Рекомендуем вам применять двухстороннюю ленту-скотч шириной 6-10 мм и толщиной не менее 1мм. Наклейте ленту на внешнее кольцо подшипника:

Сборка крутящегося центра на скотч

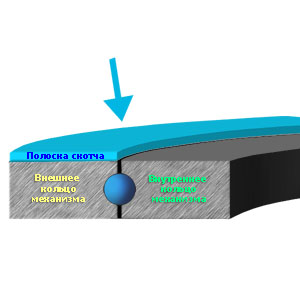

Если лента не гибкая, можно наклеить её отдельными прямыми отрезками. Важно только следить, чтобы лента не попадала на внутреннее кольцо, иначе механизм будет заедать при вращении.

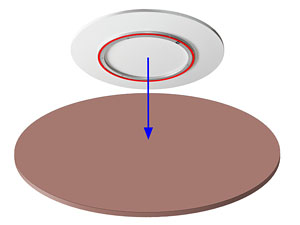

Снимите с ленты защитную пленку и аккуратно поставьте механизм в центр круга-столешницы, по сделанным отметкам. Пока не прижимайте сильно.

Механизм в центр круга

Для проверки центровки переверните крутящийся центр.

Проверить точность центровки

Поставьте его на стол и покрутите - не "вихляется" ли круг при вращении.

Механизмы вращения MX

Пока скотч не схватился, можно скорректировать положение механизма.

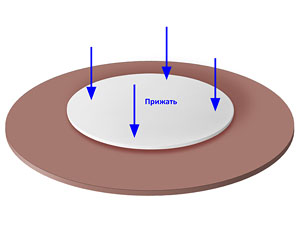

Когда центр найден, прижмите механизм к кругу-столешнице для лучшего прилипания ленты.

Крепление механизма MX скотчем

Установка на стол

Осталось перевернуть крутящийся центр и поставить его на стол окончательно.

Механизмы вращения MX Механизмы вращения MX
Механизмы вращения MX

Обратите внимание: крепление механизма на скотч не выдержит значительную нагрузку на край поворотного круга. Избегайте сильных нажатий на край!

Примерная высота крутящегося центра над уровнем стола для круглых столешниц разных типов (механизм с опорным кругом толщиной 16мм):

Круглая столешница из ЛДСП или ЛМДФ
на механизме вращения MX
Высота крутящегося центра
Круглая столешница Дуолит
на механизме вращения MX
Высота крутящегося центра
Круглая столешница Верзалит
на механизме вращения MX
Круглая столешница Верзалит


Цифры будут на 8мм меньше у механизмов с опорным кругом толщиной 8мм.
