Механизмы вращения MX. Крепление поворотного круга на саморезы (не сквозное)

Механизмы вращения MX предназначены для вращения круглого центра стола (поворотного стола). Подходят для крепления к элементам мебели из ЛДСП, дерева, МДФ. Поворотное кольцо механизма представляет собой металлический шарикоподшипник, состоящий из двух колец с отверстиями для крепления. Платформа увеличивает площадь опоры под механизмом - можно собрать крутящийся центр диаметром до 140 см, а с креплением к столу диаметр круга может быть ещё больше. Нагрузка на механизм до 80 кг.

Механизмы вращения MX Механизмы вращения MX

В комплекте: саморезы 4х20 мм, войлочные наклейки. Войлок предотвращает трение колец механизма о плоскости, а также немного снижает шум подшипника.

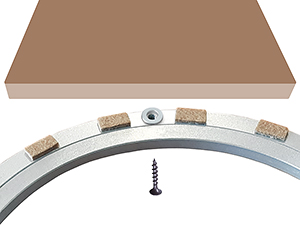

Рекомендуем вам дополнительно положить стальные шайбы между плоскостью и механизмом (с той же стороны, где войлочные наклейки). Шайбы обеспечат необходимый зазор 1-2 мм.

Шайба между плоскостью и механизмом

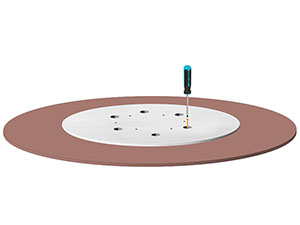

Механизм нужно установить под крутящимся кругом, точно по оси вращения круга:

Механизмы вращения MX

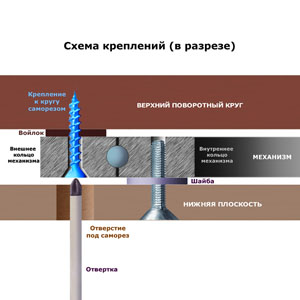

Механизм крепится к крутящемуся кругу саморезами (если вы не хотите связываться с саморезами, есть более простой способ - крепление на скотч).

Центровка

Перед креплением кольца к крутящемуся кругу важно соблюсти центровку, чтобы при вращении круг не "болтался" из стороны в сторону. Нужно добиться одинакового расстояния от краёв поворотного кольца до краёв круга.

Положите будущий крутящийся круг нижней стороной вверх. С этой стороны будет крепиться кольцо механизма.

Механизмы вращения MX

Положите механизм в центр круга.

Механизмы вращения MX

Возьмите длинную линейку или рулетку. Прикладывайте линейку с разных сторон и сдвигайте механизм в нужную сторону, пока расстояния от края со всех сторон не станут равны:

Механизмы вращения MX

Крепление механизма к поворотному кругу

Механизмы вращения MX Механизмы вращения MX

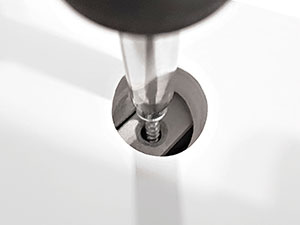

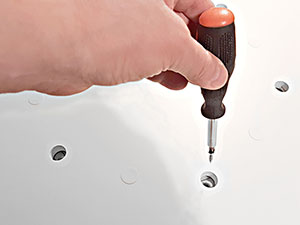

Прикрепите механизм к кругу саморезами в намеченных точках, подложив шайбы (желательно).

Механизмы вращения MX Механизмы вращения MX

Устойчивость к нагрузке

Под значительной нагрузкой войлок может сминаться. Рекомендуем вам прокладывать стальные шайбы между плоскостью и механизмом (с той стороны, где войлочные наклейки). Шайбы обеспечат зазор ~1,5 мм, и механизм не будет заедать даже под значительной нагрузкой.

Шайбы лучше ставить непосредственно на винты или саморезы, ввёрнутые в соответствующие отверстия.

Крепим механизм к столу

Но если надеть шайбу на винт под механизмом затруднительно, вы можете поступить проще: наклеить шайбы на двусторонний скотч примерно рядом с отверстиями, затем провести сборку.

Крепим механизм к столу

Шайбы в любом случае предотвратят трение механизма о плоскость, даже под нагрузкой.

Установка на стол

Сборка завершена. Осталось только перевернуть крутящийся центр и поставить его на стол.

Механизмы вращения MX Механизмы вращения MX
Механизмы вращения MX

Примерная высота крутящегося центра над уровнем стола для круглых столешниц разных типов (механизм с опорным кругом толщиной 16мм):

Круглая столешница из ЛДСП или ЛМДФ
на механизме вращения MX
Высота крутящегося центра
Круглая столешница Дуолит
на механизме вращения MX
Высота крутящегося центра
Круглая столешница Верзалит
на механизме вращения MX
Круглая столешница Верзалит


Цифры будут на 8мм меньше у механизмов с опорным кругом толщиной 8мм.

Если вы опасаетесь опрокидывания крутящегося центра из-за его большого диаметра, можно дополнительно прижать опорную платформу механизма к поверхности основного стола саморезами снизу, сквозь стол, или прикрепить к столу на двусторонний скотч.
