Механизм + ролики c тихим вращением

Комплект деталей позволит вам быстро собрать поворотный стол или крутящийся центр стола. Подходит для вращающегося круга диаметром от 70 см до 120 см. Опорные ролики защищают конструкцию при сильной нагрузке на один край.

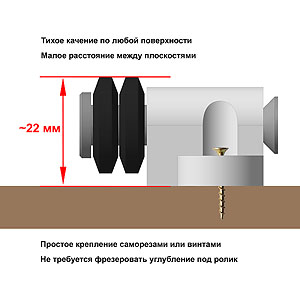

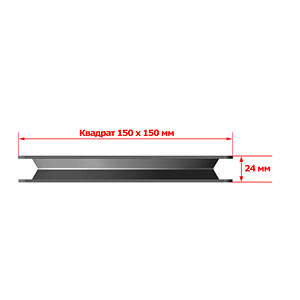

Высота между плоскостями ~23 мм.

Артикул: TSMOPL-23

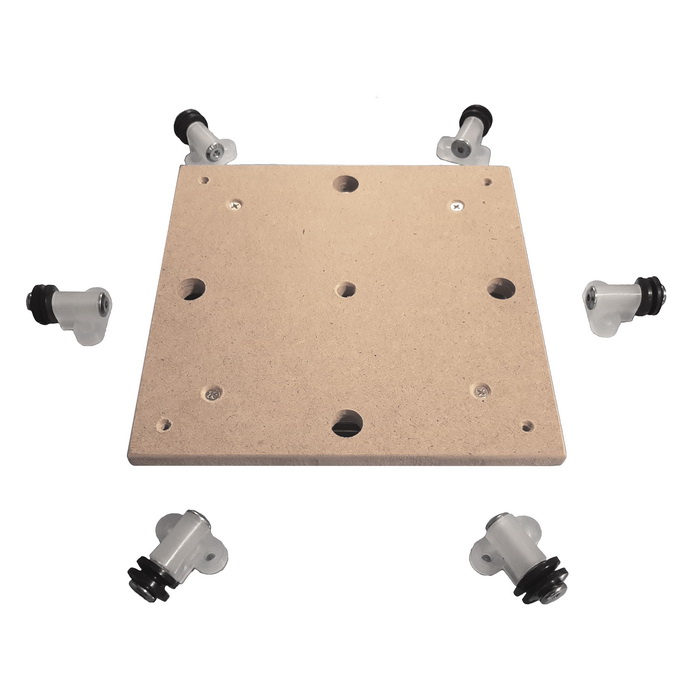

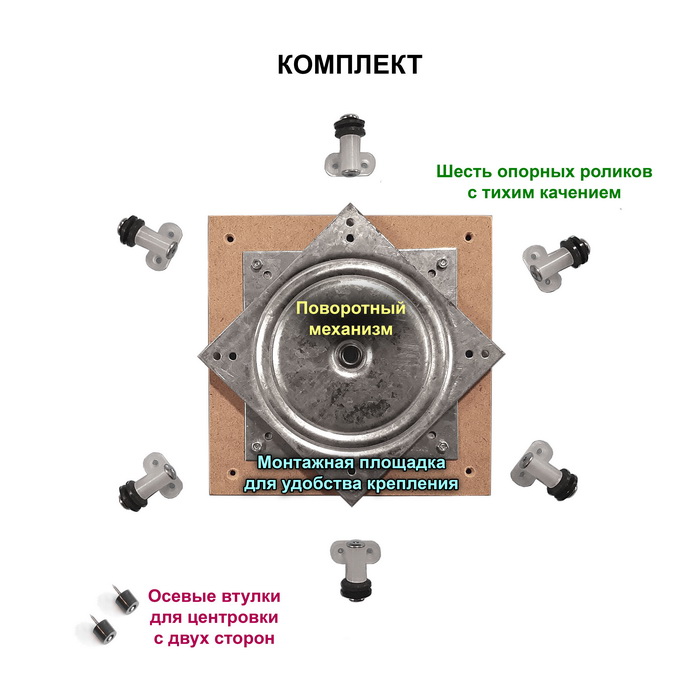

В комплект TSMOPL входит:

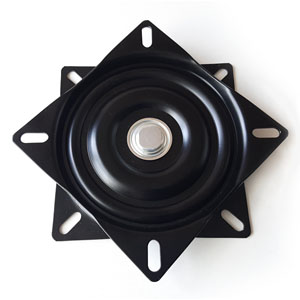

1) Механизм вращения с монтажной площадкой.

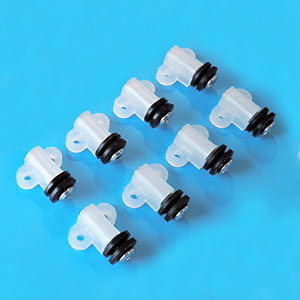

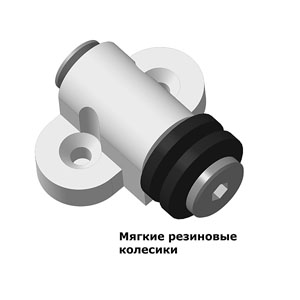

2) Набор опорных роликов с тихим вращением, нагрузка до 5 кг на ролик.
3) Осевые втулки для быстрой и точной центровки.

Механизм и ролики располагаются в пространстве между неподвижной опорной плоскостью (столом, полом) и плоскостью вращения (поворотным кругом).

Описание и руководство по монтажу

Быстрая центровка при сборке:

Различные варианты крепления:

Крепление сквозь монтажные отверстия:

Увеличивая количество роликов, повышаем устойчивость конструкции к нагрузке.

Ролики можно расположить не только в один кольцевой ряд, но и в два-три ряда, в зависимости от поставленной задачи.
