Механизмы вращения для поворотного стола

Сделать поворотный стол для фото-видео съемки 360° своими руками

Если вы хотите самостоятельно собрать поворотный стол диаметром от 35 до 70 см без крепления к поверхности стола, вам подойдут механизмы вращения ML

Если поворотный стол планируется большего диаметра (от 80 до 140 см), обратите внимание на механизмы вращения MХ с дополнительной опорой

Удобны вращающиеся основания BZ, их можно дистанционно крутить верёвкой. А для съемки видео с синхронным звуком предложим вам тихий вариант BZ Лайт

Для поворотной платформы большого диаметра есть решение: механизм вращения с дополнительными опорными роликами (комплект Turn Kit)



Серия ML. Механизмы вращения

Механизм представляет собой металлический шарикоподшипник, состоящий из двух колец.

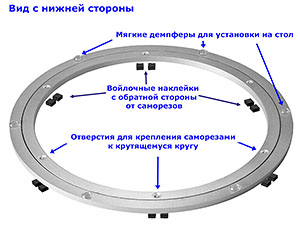

Внешнее кольцо имеет мягкие опоры (демпферы) для установки на стол, внутреннее кольцо - отверстия для крепления механизма к крутящемуся кругу.

Механизм вращения ML

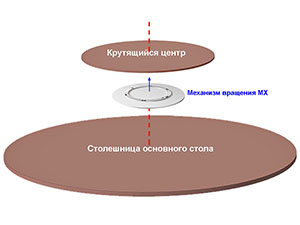

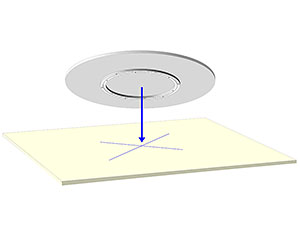

Механизм размещается под крутящимся кругом, точно по оси вращения круга. Схема расположения крутящегося центра на столе (вид сбоку):

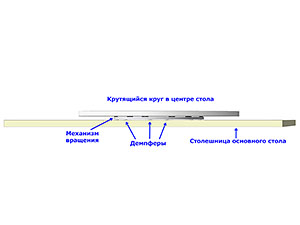

Крутящийся центр на столе (вид сбоку)

Готовый крутящийся центр никак не крепится к поверхности стола, но стоит устойчиво и не сдвигается. В любой момент вы можете снять крутящийся центр со стола, переставить его на другой стол, или убрать на хранение.

Механизмы вращения ML - рекомендации по сборке

Механизмы ML подходят для крепления к кругам из ЛДСП, дерева, МДФ диаметром от 35 до 70 см.
Нагрузка на механизм: до 20 кг.
В комплекте: силиконовые демпферы (6 шт), саморезы 4х20 мм (6 шт), войлочные наклейки (12 шт).

Цены на механизмы вращения ML:

Механизм

Цена, руб

Срок изготовления

Заказать

ML-30. Механизм вращения, кольцевой подшипник диаметром 30 см. Для крепления к кругу из ЛДСП, дерева, МДФ диаметром 35-50 см | Вид сверху | Вид снизу 1950 ~2 дня.
e-mail Whatsapp
Viber
ML-40. Механизм вращения, кольцевой подшипник диаметром 39,2 см. Для крепления к кругу из ЛДСП, дерева, МДФ диаметром 50-70 см | Вид сверху | Вид снизу 2400 ~2 дня
e-mail Whatsapp
Viber

Как заказать. Оплата. Доставка. Гарантия

Нужна консультация? Ответим на ваши вопросы:

Вопрос по телефону Вопрос по e-mail Связь по Whatsapp Связь по Viber



Серия MX. Механизмы вращения с дополнительной опорой для кругов большого диаметра

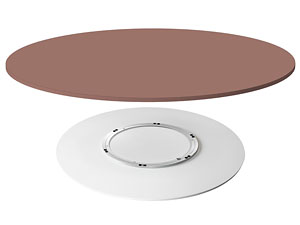

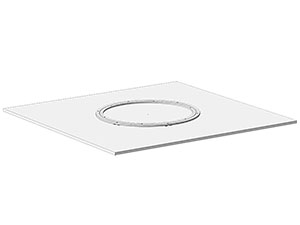

Механизм закреплён на опорной платформе (круглой или квадратной):

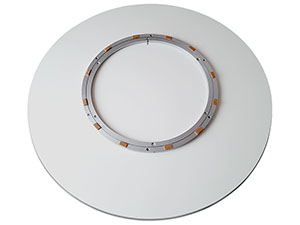

Механизм вращения MX-70 Механизм вращения MX-70

Большая площадь опоры позволяет установить на механизм круг-столешницу диаметром до 140 см.

Серия MX. Механизмы вращения Серия MX. Механизмы вращения

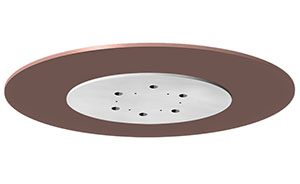

Будущий крутящийся круг крепится к кольцевому механизму саморезами. Перед установкой крутящегося круга необходимо снять механизм с опорной платформы. Прикрепить механизм к крутящемуся кругу. Затем снова привинтить платформу к механизму, на прежнее место.

Серия MX. Механизмы вращения Серия MX. Механизмы вращения

При необходимости опорная платформа дополнительно крепится к поверхности стола, например, саморезами снизу (сквозь стол).

Если вам нужна консультация где приобрести круг-столешницу, напишите нам: addspace@inbox.ru. Столешницы предлагаются различными поставщиками в России, в продаже есть круглые столешницы разнообразных декоров и расцветок.

Нагрузка на механизм MX до 50 кг.

Рекомендации по монтажу механизмов MX

Цены на механизмы вращения MX:

Механизм

Цена, руб

Срок изготовления

Заказать

MX-50. Механизм с круглой опорой из ЛДСП 16мм диаметром 50см. Рекомендуем для установки крутящейся столешницы диаметром 70-80 см. Высота 2,8 см. Вес изделия 3,5 кг. | Вид сверху | Вид снизу 3600 Январь
e-mail Whatsapp
Viber
MX-60. Механизм с круглой опорой из ЛДСП 16мм диаметром 60см. Рекомендуем для установки крутящейся столешницы диаметром 90-100 см. Высота 2,8 см. Вес изделия 4 кг. | Вид сверху 3900 ~3 дня
e-mail Whatsapp
Viber
MX-60-Ф. Механизм с круглой опорой из фанеры 15мм диаметром 60см. Рекомендуем для установки крутящейся столешницы диаметром 90-100 см. Высота 2,8 см. Вес изделия 4 кг. | Вид сверху | Вид снизу 3600 ~3 дня
e-mail Whatsapp
Viber
MX-70. Механизм с круглой опорой из ЛДСП 16мм диаметром 70см. Рекомендуем для установки крутящейся столешницы диаметром 100-120 см. Высота 2,8 см. Вес изделия 5 кг. | Вид сверху 4400 ~3 дня
e-mail Whatsapp
Viber
MX-80. Механизм с круглой опорой из ЛДСП 16мм диаметром 80см. Рекомендуем для установки крутящейся столешницы диаметром 120-140 см. Высота 2,8 см. Вес изделия 6 кг. | Вид сверху 4900 ~3 дня
e-mail Whatsapp
Viber

Для сборки поворотных платформ большого диаметра есть решение: комплект Turn Kit (механизм вращения с дополнительными опорными роликами)

Как заказать. Оплата. Доставка. Гарантия

Нужна консультация? Ответим на ваши вопросы:

Вопрос по телефону Вопрос по e-mail Связь по Whatsapp Связь по Viber



Вращающееся основание BZ для установки крутящегося круга

Изначально вращающиеся основания были разработаны для сборки крутящихся центров стола Lazy Susan. Но эти устройства отлично подходят к поворотным столам для 360° съемки предметов.

Вращающееся основание BZ с кольцевым механизмом
Вращающееся основание BZ
Вращающееся основание BZ Лайт с малошумящим механизмом
Вращающееся основание BZ Лайт

ЦЕНЫна вращающиеся основания BZ и BZ Лайт

Вращающееся основание состоит из трёх основных деталей:

1) Нижний опорный круг обеспечивает устойчивость всей конструкции на столе.

2) Поворотная площадка предназначена для установки на неё верхнего круга. Есть отверстия для крепления саморезами. Можно приклеить верхний круг двухсторонним скотчем.

3) Механизм вращения - металлический кольцевой шарикоподшипник для поворотных столов. Есть также малошумящий вариант (BZ Лайт) с тихим механизмом.

Вращающееся основание BZ Лайт, вид сбоку:
Вращающееся основание BZ, вид сбоку

Вращающееся основание BZ с кольцевым механизмом можно крутить тросом (верёвкой, шнуром). Перед съёмкой трос наматывается на механизм. В процессе съёмки равномерно тяните трос с нужной вам скоростью и вы получите вращение поворотного стола, аналогично вращению электродвигателем. Но ваша конструкция окажется в несколько раз дешевле.

Вращение поворотного стола тросом

Ограничение: модификация BZ Лайт не предназначена для вращения тросом, для этого походит только базовая модификация BZ с кольцевым механизмом.

ЦЕНЫна вращающиеся основания BZ и BZ Лайт

Для сборки крутящегося центра стола, кроме вращающегося основания, вам понадобится верхний круг соответствующего диаметра. Это может быть круг из бумажного фотофона, пластика, фанеры, ЛДСП, МДФ. Прикрепить его к основанию можно с помощью саморезов или двухстороннего скотча.

Схема сборки поворотного стола

Если вы собираете поворотную платформу большого диаметра, для вас есть решение: комплект Turn Kit (механизм вращения с дополнительными опорными роликами)

Нужна консультация? Ответим на ваши вопросы:

Вопрос по телефону Вопрос по e-mail Связь по Whatsapp Связь по Viber



Рекомендации по применению поворотного стола Рекомендации по применению поворотного стола: съемка 360°, освещение, фоны, программное обеспечение, создание вращающихся изображений
