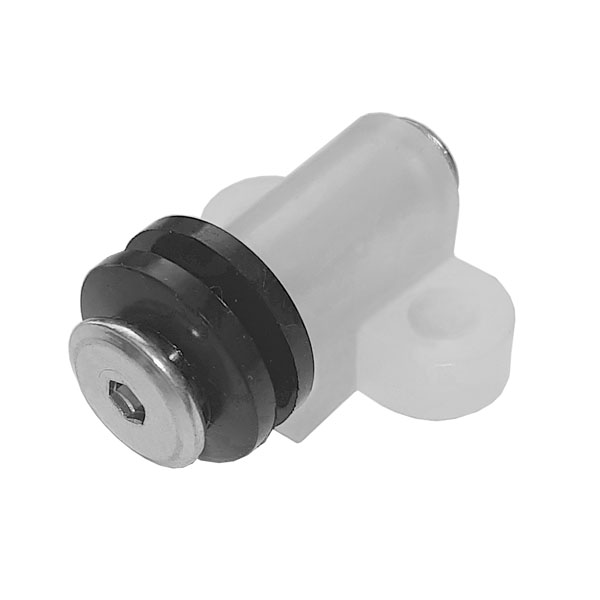

Ролики резиновые для выдвижного (выкатного) мебельного ящика

Комплект роликов для прямоугольного мебельного ящика. Ящик вдвигается в нишу шкафа, тумбы, или под кухонную мебель вместо цоколя. Не нуждается в установке направляющих. Мягкие резиновые колеса катятся тихо. Способы крепления роликов: на саморезы.

Видео о роликах для выдвижного ящика:

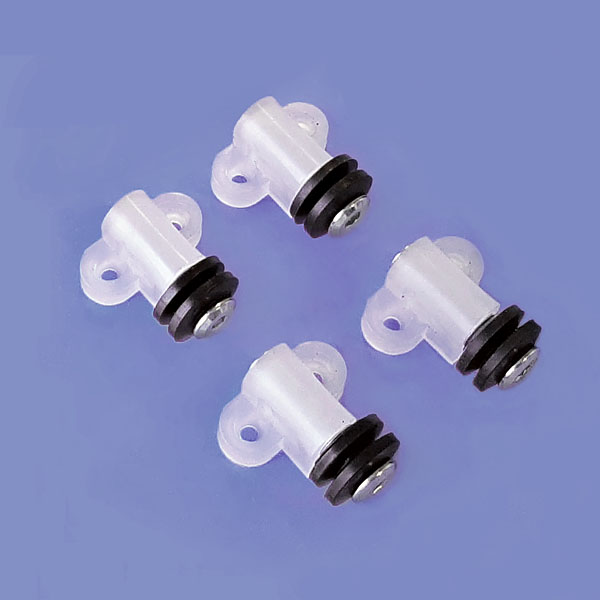

В комплекте 4 ролика.
Высота роликов ~22 мм.
Рекомендуемая нагрузка на отдельный ролик до 5 кг.
Вес комплекта 80 г.
Материалы: сталь, пластик, резина.

Скачать 3D модель ролика:

SolidWorks	Компас-3D	STEP

Скачать общую информацию об изделии

Установка роликов на выкатной напольный ящик под кухонную мебель

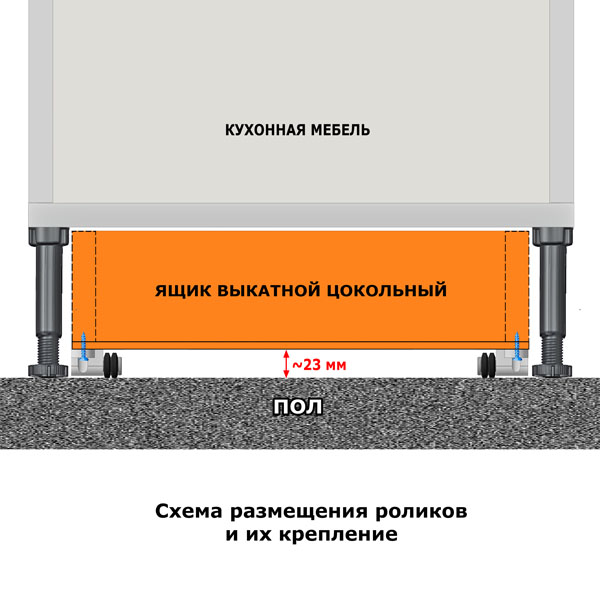

Все четыре ролика крепятся на нижнюю сторону ящика по углам. Саморезы проходят сквозь дно ящика, ввинчиваются снизу в боковые стенки ящика, и держатся надежно (см. схему). Размеры ящика зависят от расположения опор (ножек) под мебелью и от высоты цоколя

Ящик под мебелью с роликами. Вид сзади:

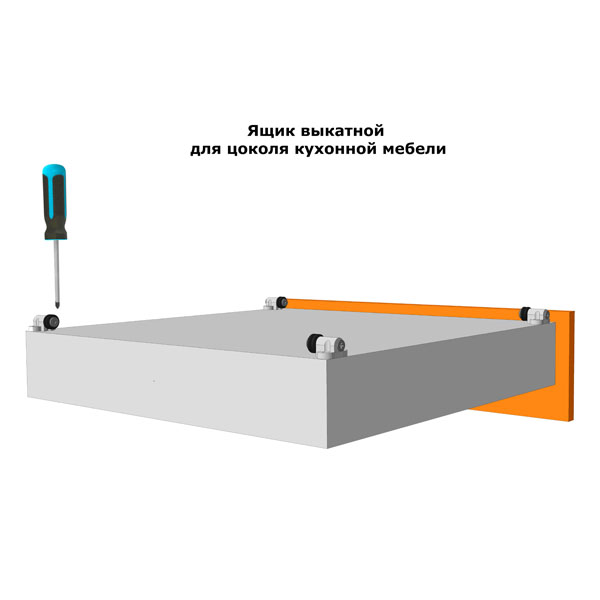

Установка роликов на ящик:

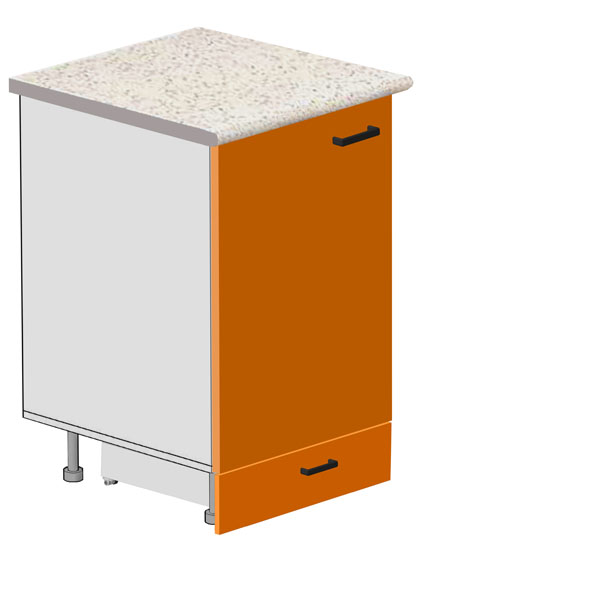

Ящик под мебелью:

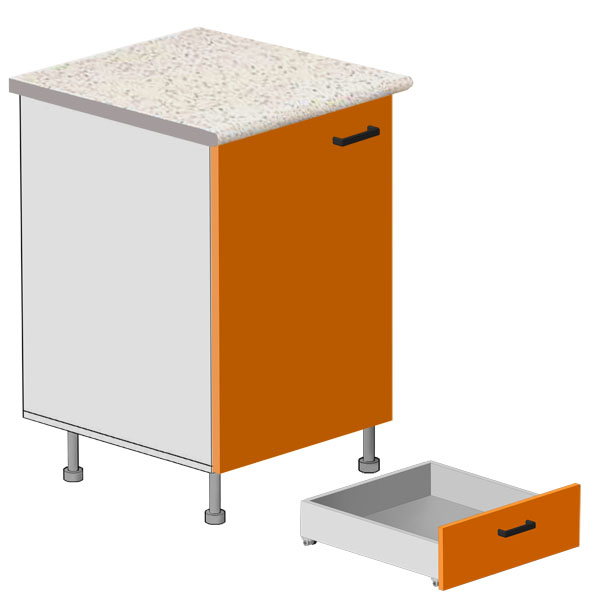

Анимация движения ящика:

Не допускайте разлива масла, жира или других загрязнений под мебелью, где установлен напольный ящик. Если пол в помещении белый или очень светлый - следы от роликов на полу могут быть заметны.

Установка роликов для выдвижного ящика в нише

Два передних ролика устанавливаются на нижнюю плоскость ниши у её переднего края, на расстоянии примерно 50-70 мм от боковых стенок ниши. Два задних ролика крепятся на нижнюю сторону ящика по углам у его дальнего края. Эти саморезы также проходят сквозь дно ящика, и ввинчиваются в боковые стенки ящика снизу (см. схему). Размеры ящика зависят от размеров ниши.

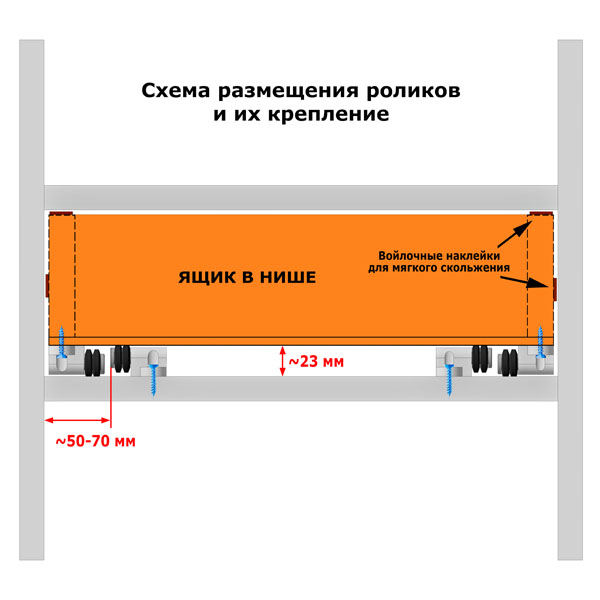

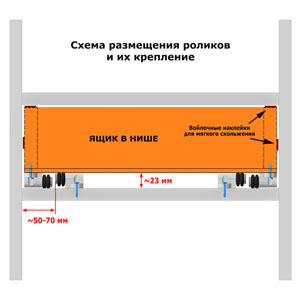

Ящик в нише с роликами. Вид сзади:

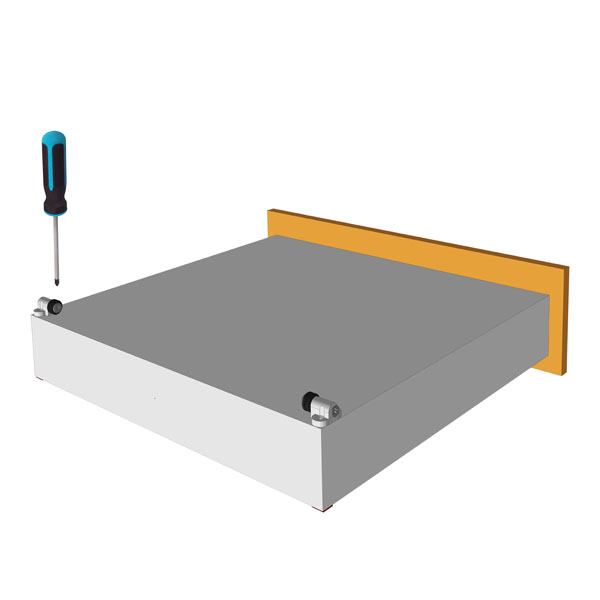

Установка роликов на ящик:

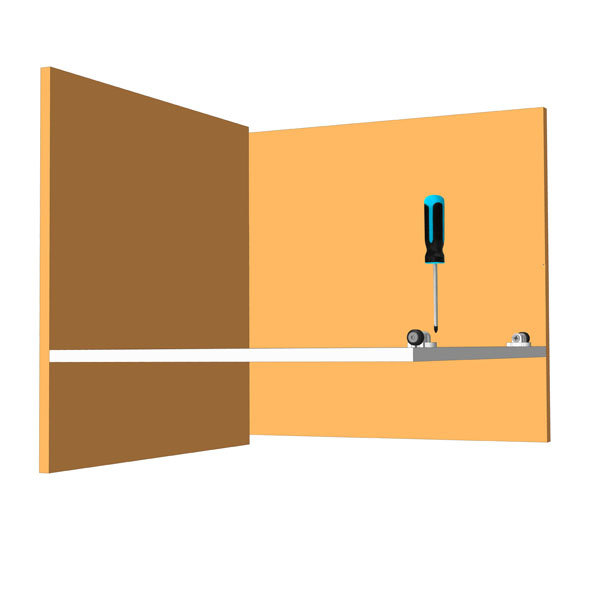

Установка роликов в будущей нише:

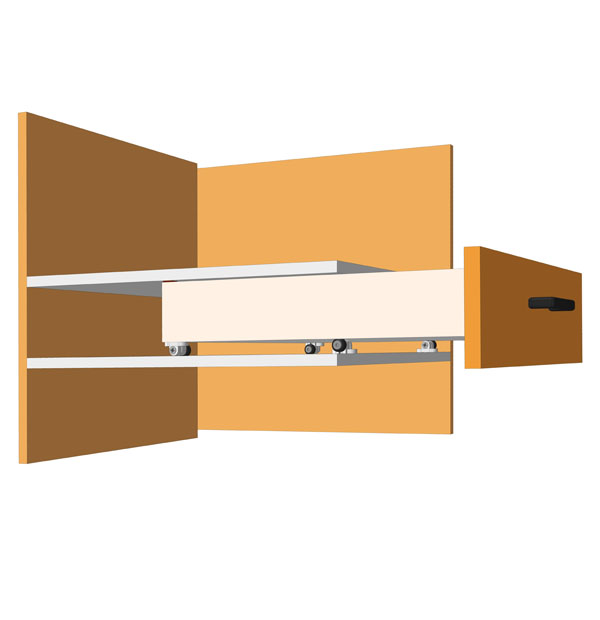

Ящик в нише:

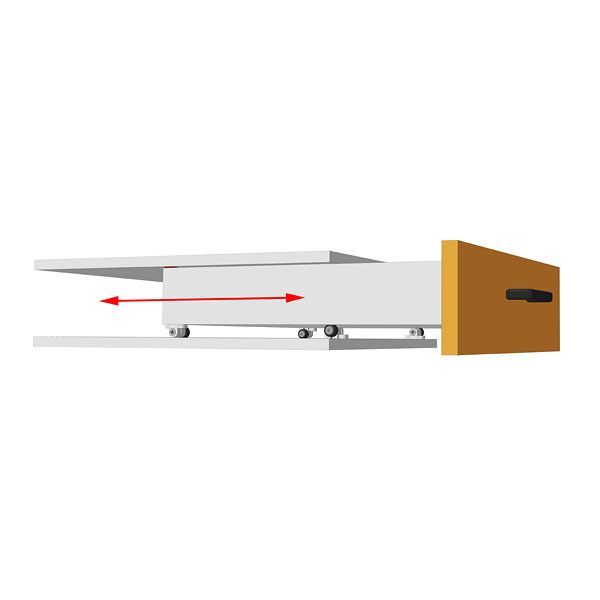

Анимация движения ящика:

Ящик может быть изготовлен из ЛДСП, ЛМДФ или фанеры толщиной 16-18 мм. В качестве дна ящика оптимально подходит ЛМДФ или фанера толщиной ~6 мм.

Если ящик будет в нише, рекомендуем наклеить на стенки ниши и на сам ящик несколько войлочных подпятников в местах вероятного касания к стенкам - получаем бесшумное движение. С войлоком оптимальные размеры ящика будут такие: высота ящика примерно на 26 мм меньше высоты ниши, а ширина ящика примерно на 5 мм меньше ширины ниши (размеры без передней панели).

Передняя панель ящика с ручкой будет иметь бОльшие размеры.
