Серия MS. Квадратные механизмы c тихим вращением

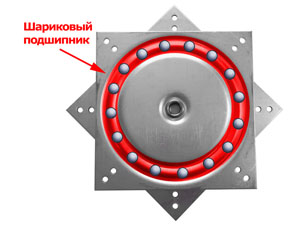

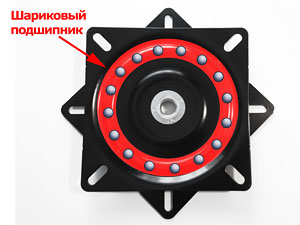

Механизм представляет собой прочный шариковый подшипник в квадратном корпусе с "ушками" для крепления.

MS-11
Серия MS. Квадратные механизмы c тихим вращением
MS-20
Серия MS. Квадратные механизмы c тихим вращением

Механизмы прочные, выдерживают многолетнюю эксплуатацию под нагрузкой. Все элементы, несущие нагрузку, стальные.

MS-11
Серия MS. Квадратные механизмы c тихим вращением
MS-20
Серия MS. Квадратные механизмы c тихим вращением

ЦЕНЫ на механизмы вращения MS



Характеристики механизмов MS

Размеры механизмов:

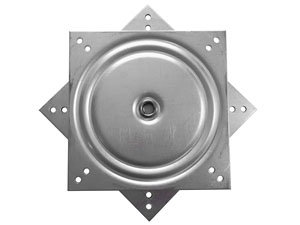

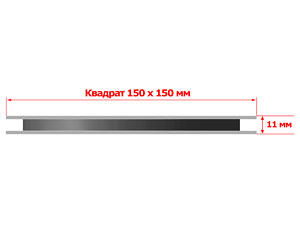

MS-11 - Квадрат 150х150 мм, высота 11 мм

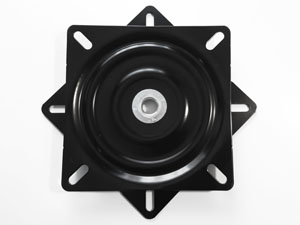

MS-20 - Квадрат 160х160 мм, высота 20 мм

MS-11
Механизм MS-11
Высота 11 мм
Нагрузка до 100 кг
MS-20
Механизм MS-20

Высота 20мм
Нагрузка до 150 кг

Допустимая нагрузка на механизм (по центру вращения):

MS-11 - 100 кг

MS-20 - 150 кг

Механизм можно крепить:
1) На полоски двухстороннего скотча или клей
2) Саморезами (не сквозное крепление)
3) Винтами (сквозное крепление)

MS-11

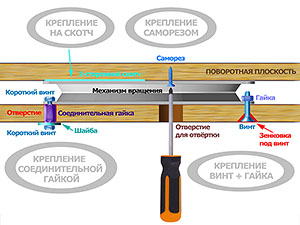

Способы крепления механизма
MS-20
Способы крепления механизма

Отверстия позволяют крепить в четырёх или в восьми точках с каждой стороны.

Особенности механизма MS-20
Механизм MS-20 имеет существенное сопротивление вращению, поэтому рекомендуем применять его для поворотных площадок размером от 70-80 см и более.
У механизма MS-20 крепёжные отверстия вытянутые, они имеют большую ширину: 7,5 мм. Для надёжности крепления применяйте саморезы с пресс-шайбой, закрывающей это большое отверстие, или просто подкладывайте шайбы под саморез.

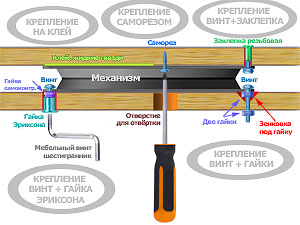

Крепление механизма MS-20

Хорошо подходят шайбы М6 увеличенного диаметра DIN 9021 (кузовные).

Винты или гайки можно ставить аналогично - с подложенной шайбой.

ЦЕНЫ на механизмы вращения MS



Рекомендации по монтажу механизмов MS

Центровка механизма по оси вращения:

Центровка механизма

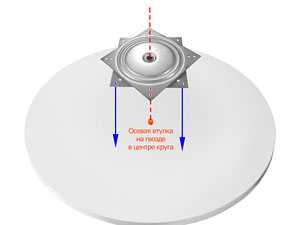

Поставить втулку в центр круга, затем надеть механизм центральным отверстием на втулку, и прикрепить к кругу (саморезами, на скотч, на клей).

Ось вращения механизма окажется точно по центру:

MS-11
Механизм MS-11
MS-20
Механизм MS-20

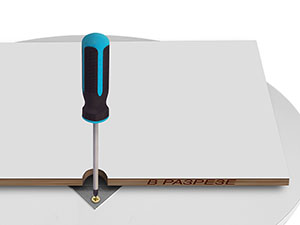

Если механизм крепится саморезами к верхней поворотной детали, просверлите технологическое отверстие в нижней детали (это отверстие будет скрыто от глаз):

MS-11
Механизм MS-11
MS-20
Крепление механизма вращения

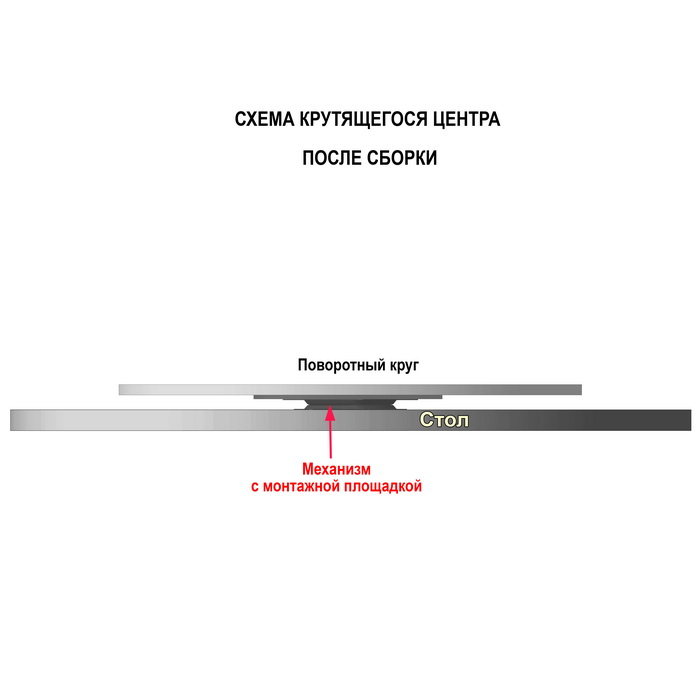

Пример сборки крутящегося центра стола на механизме MS-11:

Пример сборки поворотной платформы на механизме MS-20:



Характер вращения механизмов и рекомендованный диаметр круга

Механизм MS-11 вращается свободно, его можно рекомендовать для поворотного круга диаметром от 30 до 60 см. Для большего диаметра круга лучше поставить дополнительные опорные ролики.

Механизм MS-20 вращается с заметным сопротивлением, поэтому рекомендуем применять его с поворотным кругом диаметром от 70 см и более - тогда вращение получается плавным и тактильно приятным.

Опорные ролики. Если поворотный круг имеет диаметр 1 метр и больше, защитите механизм от чрезмерной нагрузки на край круга: просто дополните механизм опорными роликами. Ролики устанавливаются под кругом ближе к его краям, но не под самый край - чтобы они были не слишком заметны.

Два варианта роликов:

Ролики THL-Roll
для больших нагрузок

Опорные ролики к механизму MS-20
Ролики TS-Roll
c тихим качением

Опорные ролики к механизму MS-20

Высота роликов 20 мм. Лучше слегка приподнять плоскость поворотного круга над роликами (при сборке подложить скотч на/под механизм), и тогда поворотный круг будет опираться на ролики только при перекосе, когда нагрузка приходится на один край. Без перекоса ролики не будут задействованы. Вращение станет легче, тише, и износ роликов минимальный.

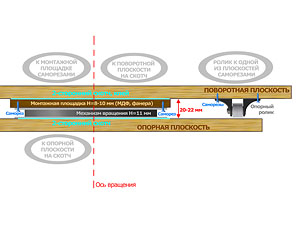

Схема крепления механизма MS-11 с роликами:

Ролик на нижней плоскости
Опорные ролики к механизму MS-20
Ролик на верхней плоскости
Опорные ролики к механизму MS-20

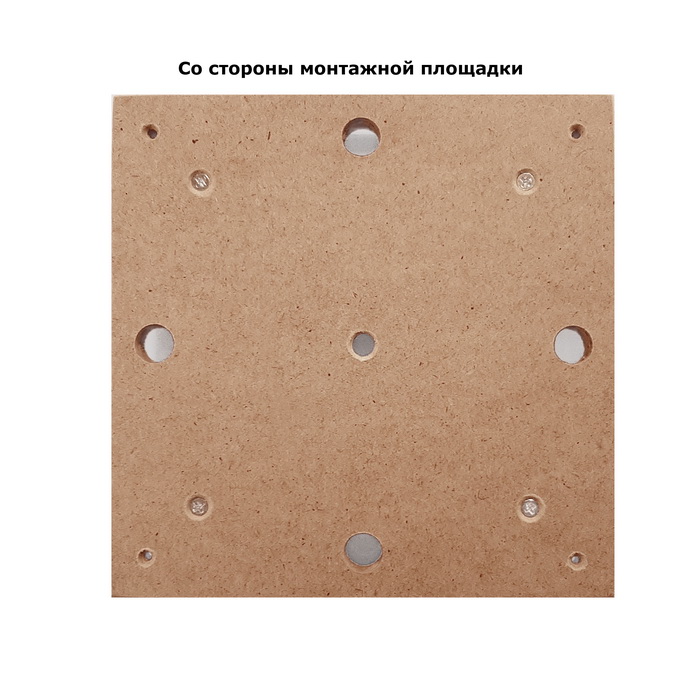

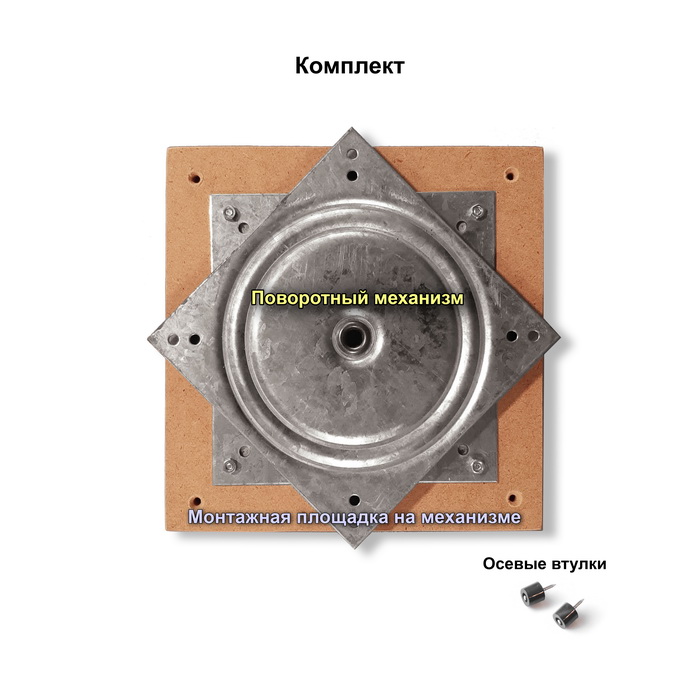

Механизм MS-11 нужно дополнить монтажной площадкой (квадратной формы) из МДФ, фанеры толщиной 8-10 мм и двусторонним скотчем, чтобы получить расстояние между плоскостями 20-22 мм для нормальной работы ролика.

Схема крепления механизма MS-20 с роликами:

Ролик на нижней плоскости
Опорные ролики к механизму MS-20
Ролик на верхней плоскости
Опорные ролики к механизму MS-20

ЦЕНЫ на механизмы вращения MS

Дополните механизм круглой столешницей нужного вам диаметра. Столешницы предлагаются различными поставщиками в России, в продаже есть круглые столешницы разнообразных декоров и расцветок.
Подробнее о круглых столешницах
Круглые столешницы нашего производства
Для круга диаметром больше 140 см есть и другое решение: комплект Turn Kit (механизм вращения с дополнительными опорными роликами)
