MS-21-FC. Механизм для поворотного стола с неподвижным центром

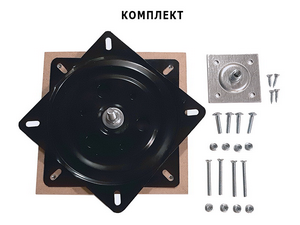

Механизм представляет собой шариковый подшипник в квадратном корпусе, в комплекте стальная площадка для крепления неподвижного центра и крепёж.

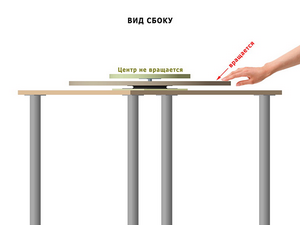

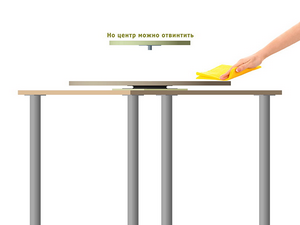

Комплект деталей позволит вам собрать крутящийся стол со съемным неподвижным центром.

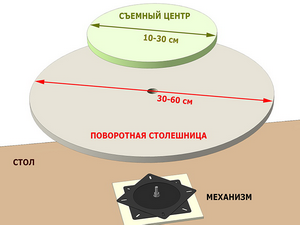

Форма поворотной столешницы, неподвижного центра и стола может быть разная: круг, квадрат, восьмиугольник.

Для сборки поворотного стола удобнее применить готовые круги-столешницы подходящих диаметров. Вы можете приобрести круглые столешницы нужного цвета из дерева, МДФ, ЛДСП. Основой всей конструкции может служить обычный стол небольшого размера.

Характеристики

Размеры MS-21-FC: Квадрат 150х150 мм, высота 21 мм

Рекомендованный размер поворотной столешницы: от 30 см до 60 см.

Рекомендованный размер неподвижного центра от 10 до 30 см.

Рекомендуемая толщина поворотной столешницы: 15-18 мм.

Допустимая нагрузка на поворотную столешницу: до 20 кг, на неподвижный центр: до 10 кг.

Рекомендации по монтажу

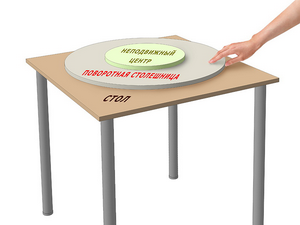

Механизм устанавливается между неподвижной опорной плоскостью (столом) и плоскостью вращения (поворотным кругом). Механизм крепим винтами и гайками сквозь просверленные отверстия. Квадратная площадка с гайкой крепится к будущему неподвижному кругу саморезами.

Перед сборкой отмечаем и сверлим четыре отверстия в столе диаметром 5-6 мм. Центры стола и кругов можно найти с помощью длинной линейки и карандаша. Затем отмечаем пять отверстий в поворотной столешнице. Сверлим  центральное отверстие ~20 мм, и отверстия под винты диаметром ~5 мм.

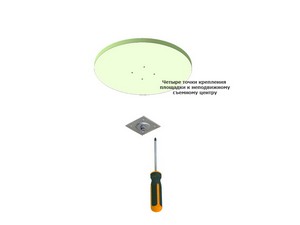

Полезно также заранее наметить точки крепления квадратной площадки к неподвижному центру, и сразу наколоть их шилом, или сделать небольшие отверстия. Тогда будет легче ввернуть саморезы, не опасаясь смещения площадки от центра.

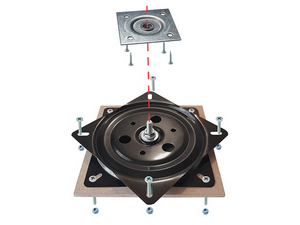

Порядок сборки. В первую очередь нужно вкрутить длинные винты, предназначенные для крепления механизма к столу, в уже установленные под механизмом гайки. Затем прикрепим механизм к поворотному кругу с его нижней стороны. Собранную конструкцию (круг с привинченным к нему механизмом и с торчащими вниз винтами) вставим в отверстия стола. Закрепим винты гайками с нижней стороны стола. Крепим квадратную площадку четырьмя саморезами к неподвижному центру. И последнее действие: накручиваем центр на винт механизма. Сборка завершена.

Видео:

ЦЕНЫ на механизмы вращения MS

Дополните механизм круглой столешницей нужного вам диаметра. Столешницы предлагаются различными поставщиками в России, в продаже есть круглые столешницы разнообразных декоров и расцветок.
Подробнее о круглых столешницах
Круглые столешницы нашего производства
Для круга диаметром больше 140 см есть и другое решение: комплект Turn Kit (механизм вращения с дополнительными опорными роликами)
