Механизмы вращения ML для съемного крутящегося центра стола. Монтаж на скотч

Механизмы вращения ML предназначены для изготовления круглого крутящегося центра стола (поворотного стола). Можно применять с кругами из ЛДСП, дерева, МДФ диаметром от 35 до 70 см. Нагрузка на механизм: до 20 кг.

Механизм представляет собой металлический шарикоподшипник, состоящий из двух колец с отверстиями для крепления.

Механизм вращения ML
Вид с верхней стороны
Механизм вращения ML
Вид с нижней стороны

В комплекте: силиконовые демпферы, саморезы 4х20 мм, войлочные наклейки.

Комплект механизма ML-30
Комплект механизма ML-30
Комплект механизма ML-40
Комплект механизма ML-40

Механизм нужно установить в центре стола под крутящимся кругом, точно по оси вращения круга. Крутящийся центр на столе (вид сбоку):

Крутящийся центр на столе (вид сбоку)

Способ крепления механизма к крутящемуся кругу: двухсторонним скотчем. К поверхности стола крепление не предусмотрено, крутящийся центр просто стоит на столе.

Центровка механизма

Перед сборкой важно соблюсти центровку, чтобы потом при вращении круг не "болтался" из стороны в сторону. Быстрый способ установки механизма в центр: с помощью длинной линейки или рулетки. Достаточно добиться одинакового расстояния от краёв механизма до краёв круга. Прикладываем линейку с разных сторон и слегка сдвигаем механизм в нужную сторону:

Центровка механизма

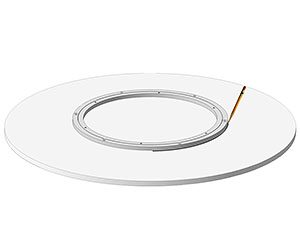

Когда все расстояния стали одинаковые, центр найден. Обведите карандашом линию вокруг механизма по его внешнему краю.

Обведите карандашом линию вокруг механизма по его внешнему краю

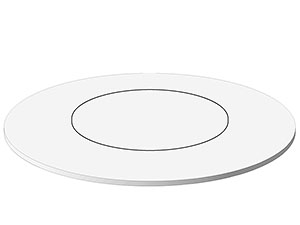

Теперь правильное положение механизма отмечено окружностью.

Нужное положение механизма отмечено окружностью

Крепление механизма к кругу

Войлочные наклейки, входящие в комплект механизма, при креплении скотчем не нужны. Если они наклеены, оторвите их.

Подготовьте отрезки двухсторонней клейкой ленты. Толщина ленты должна быть 1,5 мм или более (вспененная лента). Отрезки могут быть любой удобной длины, важно только, чтобы при наклеивании они не попадали на оба кольца механизма.

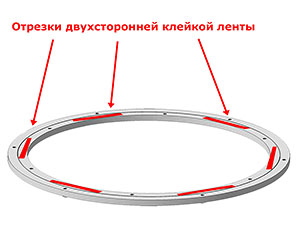

Положите механизм на горизонтальную поверхность (на стол) демпферами вниз. Наклейте отрезки клейкой ленты только на внутреннее кольцо механизма, не касаясь внешнего:

Наклейте отрезки клейкой ленты на внутреннее кольцо механизма

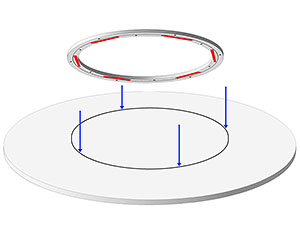

Вероятно, клейкая лента имеет защитную пленку - удалите её перед наклеиванием. Механизм готов к приклеиванию на поворотный круг.

Механизм готов к приклеиванию на поворотный круг

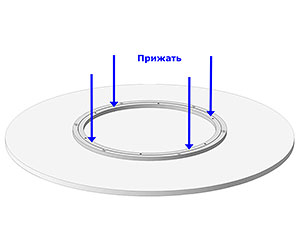

Переверните механизм, аккуратно наметьте его в отмеченный центр круга, и прижмите к поверхности для лучшего схватывания клея.

Прижмите механизм к поверхности для лучшего схватывания клея

Теперь переворачиваем собранное изделие, и ставим на стол в середину.

Переворачиваем собранное изделие, и ставим на стол в середину

В результате получаем крутящийся центр стола:

Результат сборки крутящегося центра

Крутящийся центр никак не крепится к поверхности стола, но стоит устойчиво и не сдвигается.

Высота крутящегося центра

В любой момент вы можете снять крутящийся центр, переставить его на другой стол, или убрать на хранение.
