Механизмы вращения ML для съемного крутящегося центра стола. Рекомендации по монтажу
Механизмы вращения ML предназначены для изготовления круглого крутящегося центра стола (поворотного стола). Можно применять с кругами из ЛДСП, дерева, МДФ диаметром от 35 до 70 см. Нагрузка на механизм: до 20 кг.
Механизм представляет собой металлический шарикоподшипник, состоящий из двух колец с отверстиями для крепления.

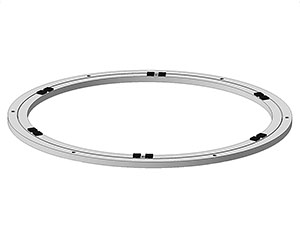

Вид с верхней стороны

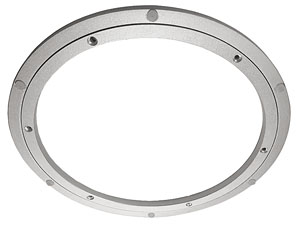

Вид с нижней стороны

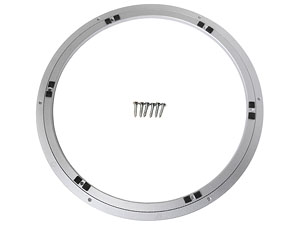

В комплекте: силиконовые демпферы (6 шт), саморезы 4х20 мм (6 шт),
войлочные наклейки (12 шт).

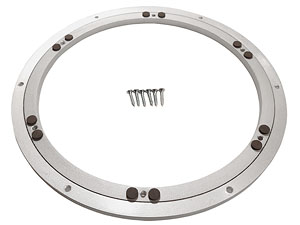

Комплект механизма ML-30
Комплект механизма ML-40

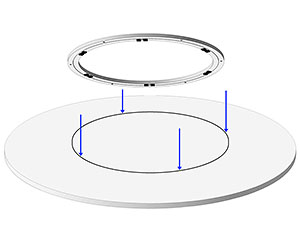

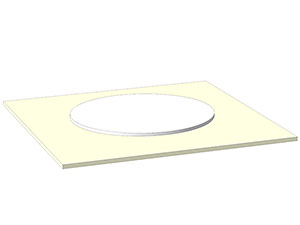

Механизм нужно установить в центре стола под крутящимся кругом, точно по оси вращения круга. Крутящийся центр на столе (вид сбоку):
Есть два варианта крепления механизма к крутящемуся кругу: двухсторонним скотчем или саморезами, на ваш выбор.
К поверхности стола крепление не предусмотрено, крутящийся центр просто стоит на столе.
Желательно отметить одно "главное" отверстие на внутреннем кольце механизма. Затем вы сделаете аналогичную метку на столешнице. При сборке метки совпадут, и сохранится соосность механизма и поворотного круга.
Если вы выбираете крепление саморезами (это надёжнее), то вам потребуется дополнительно разметить места крепления на нижней стороне круга.
Центровка механизма, отметка места крепления

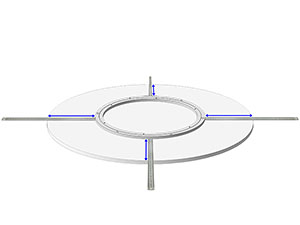

Перед сборкой важно соблюсти центровку, чтобы потом при вращении круг не "болтался" из стороны в сторону. Быстрый способ установки механизма в центр: с помощью длинной линейки или рулетки. Достаточно добиться одинакового расстояния от краёв механизма до краёв круга. Прикладываем линейку с разных сторон и слегка сдвигаем механизм в нужную сторону:
Когда все расстояния стали одинаковые, центр найден. После завершения центровки обведите карандашом линию вокруг механизма по его внешнему краю.
Нужное положение механизма отмечено окружностью.
Если планируется крепить механизм саморезами - вам сюда!
Крепление механизма к кругу на скотч
Войлочные наклейки, входящие в комплект механизма, при креплении скотчем не нужны.
Подготовьте отрезки двухсторонней клейкой ленты. Толщина ленты должна быть 1,5 мм или более (вспененная лента). Отрезки могут быть любой удобной длины, важно только, чтобы при наклеивании они не попадали на оба кольца механизма.
Положите механизм на горизонтальную поверхность (на стол) демпферами вниз. Наклейте отрезки клейкой ленты только на внутреннее кольцо механизма, не касаясь внешнего:
Вероятно, клейкая лента имеет защитную пленку - удалите её перед наклеиванием. Механизм готов к приклеиванию на поворотный круг.
Переверните механизм, аккуратно наметьте его в отмеченный центр круга, и прижмите к поверхности для лучшего схватывания клея.
Теперь переворачиваем собранное изделие, и ставим на стол в середину.
Правильное положение механизма отмечено карандашной линией. Теперь разметим на круге точки крепления саморезами.
Отверстия внутреннего кольца с одной стороны имеют углубления (зенковки) под головку самореза. Механизм положите в карандашную окружность углублениями вверх. Наметьте места ввинчивания саморезов. Сделайте шесть отметок карандашом сквозь отверстия:
Теперь по карандашным отметкам наколите шилом углубления для лучшего вворачивания саморезов.
Саморезы войдут ещё лучше, если по наколотым углублениям просверлить несквозные отверстия глубиной около 8 мм и диаметром 1,5 - 2 мм.
Крепление механизма к поворотному кругу
Перед монтажом прикрепите к механизму войлочные наклейки, предохраняющие от трения колец механизма о горизонтальную поверхность и снижающие шум. Войлочные наклейки входят в комплект изделия. Наклейки ставятся парами с двух сторон от каждого отверстия для самореза на внутреннее кольцо механизма. На ту сторону, которая будет прижиматься к кругу (где нет углублений под головки саморезов).
Механизм готов к монтажу. Поставьте его в центр круга войлоком вниз.
Прикрепите механизм саморезами в намеченных вами точках. Обычно применяются саморезы 4х20 мм.
Теперь переворачиваем собранное изделие, и ставим на стол, на его середину.
Результат сборки крутящегося центра
В результате получаем крутящийся центр стола:
Крутящийся центр никак не крепится к поверхности стола, но стоит устойчиво и не сдвигается.
В любой момент вы можете снять крутящийся центр, переставить его на другой стол, или убрать на хранение.
